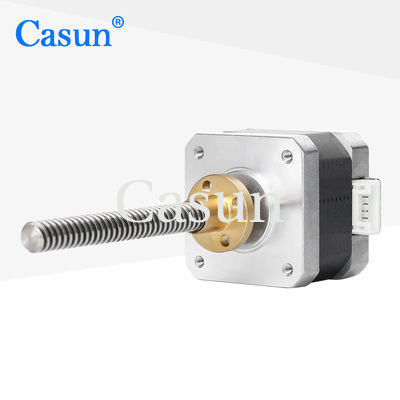

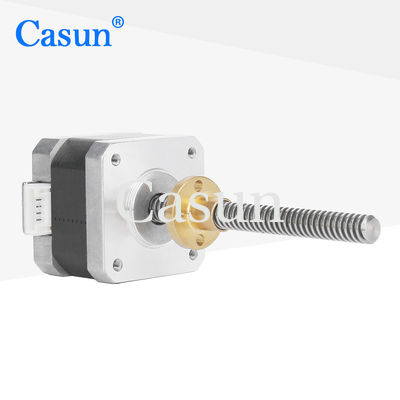

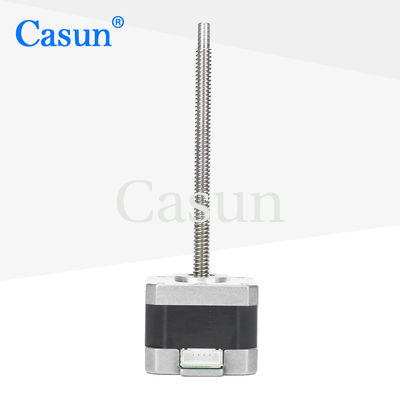

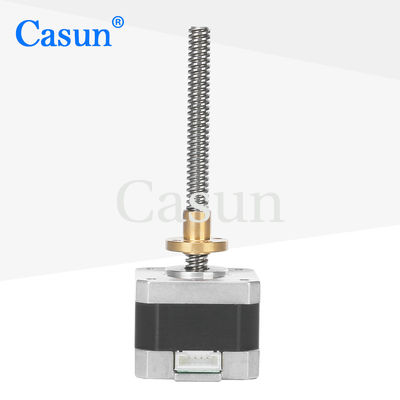

محرك خطي نيما 17 42SHD0003-85NK خطي مع 4 مروحيات رصاصة محاصرة في مرحلة 2 لليزر CNC والطابعة ثلاثية الأبعاد

محرك خطي نيما 17 42SHD0003-85NK خطي مع 4 مروحيات رصاصة محاصرة في مرحلة 2 لليزر CNC والطابعة ثلاثية الأبعاد

الاسم التجاري:	Casun
رقم الموديل:	42SHD0003-85NK
موك:	1 قطعة
سعر:	$12.8-$15
شروط الدفع:	خطاب الاعتماد، D/A، D/P، T/T
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROHS,ISO

زاوية الخطوة:

1.8 درجة

عقد عزم الدوران:

260mN.m

حاضِر:

طول المحرك:

42 ملم

طول عمود المسمار 85 مم

مرحلة:

الجهد المقنن:

12 فولت

الماسكة عزم الدوران:

12mN.m

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

تفاصيل التغليف:

الكرتون: 210 × 190 × 70 ملم

القدرة على العرض:

40000+قطعة+شهر

إبراز:

42SHD0003-85NK محرك خطوة المسمار الرصاص

محرك خطي نيما 17 خطي

محرك خطوة 2 مرحلة

وصف المنتج

محرك خطي Nema 17 42SHD0003-85NK بخطوة مع 4 بريد المسمار الأسير

تم تصميم هذا المحرك الخطوي ثنائي المراحل خصيصًا لتطبيقات الحاسب الآلي والليزر والطابعة ثلاثية الأبعاد ، مع خرطوم رصاص مدمج لتحويل الحركة الخطية المباشرة.

لمحة عامة عن المنتج

يقدم محرك Casun 42 × 42 × 34mm NEMA 17 Captive Stepper 0.4A حاليًا و 0.26N.m عزم دوران مع شهادة CE.توفر هذه السلسلة الهجينة من محركات الخطوة عزم دوران قوي في عامل شكل مضغوط مثالي للتطبيقات المحدودة في المساحة مع الحفاظ على دقة تحديد المواقع العالية.

الخصائص الرئيسية

إصدارات ثنائية القطب أو أحادية القطب متاحة
بناء خطوة هجينة لأداء موثوق به
هيكل NEMA 17 القياسي لسهولة التكامل
متوفرة في إصدارات محور واحد أو مزدوج
المسمار الرئيسي المدمج يزيل أجزاء ناقل النقل الخارجية
شهادة السلامة CE وامتثال RoHS
أطوال المقدمة والسكتة القابلة للتخصيص
دعم الهندسة متاح في غضون 48 ساعة

الأبعاد

مواصفات المحرك

زاوية الخطوة	1.8 درجة
حجم الإطار	42 ملم
عدد المراحل	المرحلة الثانية
التيار المسموح به	0.4 أ
عزم الدوران	260 م.ن.م
المقاومة	30 أوم
الحثية	37 ميه هارت
عزم الدوار	38 غرام-سم2
وزن المحرك	0.2 كجم
عدد الرؤوس	4
الاتصال	ثنائي القطب

مواصفات التشغيل

الحرارة القصوى	80 درجة مئوية على الأكثر
درجة الحرارة المحيطة	-20°C إلى 50°C
درجة حرارة التخزين	-20°C إلى 100°C
نطاق الرطوبة	85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية	الفئة ب 130 درجة مئوية
مقاومة العزل	100M أوم عند 500 VDC
قوة الكهرباء المضادة	500 VDC لمدة دقيقة واحدة
اللعب الإشعاعي للعمود	0.02 أقصى (450 غرام)
اللعب المحوري للعمود	0.08 أقصى (450 غرام)
القوة الشعاعية	28N (20mm من الجهاز)
أقصى قوة محورية	10N

التكوينات المتاحة

يتوفر هذا المحرك في أطوال مختلفة للجسم (41mm ، 54mm ، 76mm ، 83mm ، 100mm) مع خيارات متعددة لقطر المسامير والمسافة والطول لتناسب متطلبات التطبيق المحددة الخاصة بك.

إذا لم يتمكن محركنا القياسي من تلبية احتياجاتك، يمكننا تخصيص المحرك وفقًا لمتطلباتك.أسلاك الرصاص ذات متطلبات خاصة، الموصلات، وأكثر من ذلك.

الملحقات الاختيارية

مُشفر

الفرامل

علبة التروس

الصخرة

الرجاء النقر على زر "حصل على اقتباس" أدناه لإخبارنا متطلباتك
