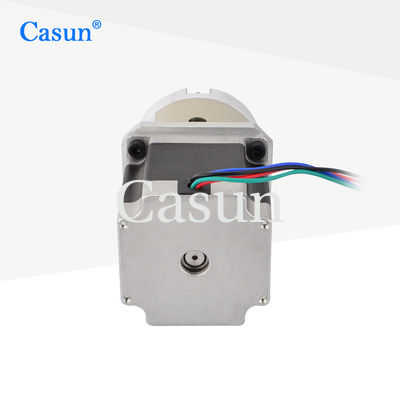

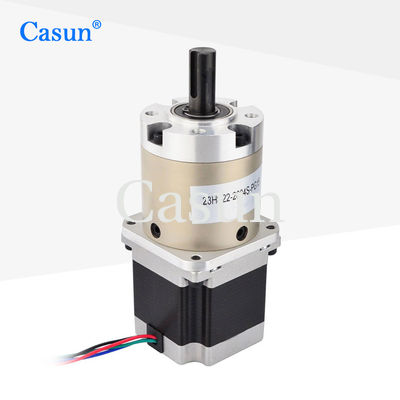

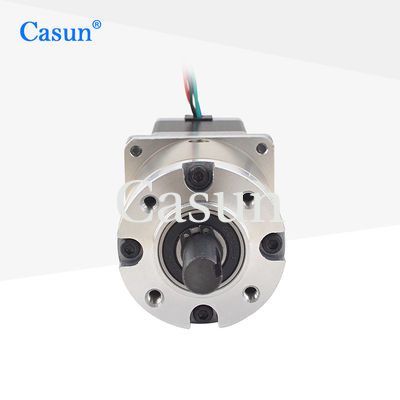

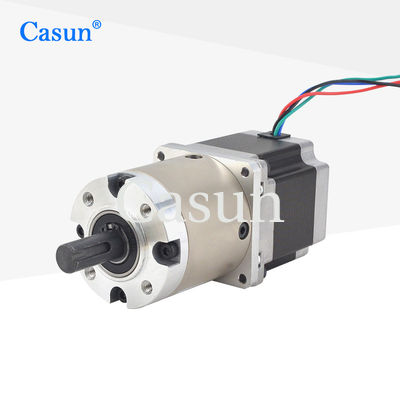

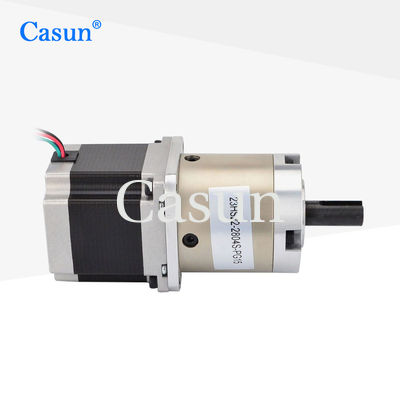

NEMA23 نسبة 15/1 محرك خطوة مع علبة التروس محرك خطوة الكوكبية المقللة 57mm

NEMA23 نسبة 15/1 محرك خطوة مع علبة التروس محرك خطوة الكوكبية المقللة 57mm

الاسم التجاري:	Casun
رقم الموديل:	57SHD4425-15G
موك:	1 قطعة
سعر:	$22.49-$27
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROSH,ISO

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

نسبة الحد:

15.3:1

التصنيف الحالي:

2.8 أ

وزن المحرك:

1.1 كجم

تفاصيل التغليف:

الكرتون: 38 × 29 × 18 سم

القدرة على العرض:

40000+قطعة+شهر

إبراز:

محرك خطوة ذو عجلات 57 ملم

محرك خطوة ذو مكبر الكوكبي

محرك NEMA23 المعدات

وصف المنتج

NEMA23 نسبة 15/1 محرك خطوة مع علبة التروس محرك خطوة الكوكبية المقللة 57mm

المحركات الخطوة نفسها لديها دقة تحديد المواقع جيدة، وعندما يتم دمجها مع أجهزة الحد، فإنها يمكن أن تحقق دقة تحديد المواقع أعلى في سرعات منخفضة.تم تطبيق هذا المحرك على نطاق واسع في مجالات مثل الأتمتة، الروبوتات، الآلات الدقيقة، والمعدات الطبية.

الخصائص الرئيسية

متوفرة في الإصدارات أحادية القطب أو ثنائية القطب
شهادات دولية متعددة للأجهزة الكهربائية والتكنولوجيا العالية
متوفرة في إصدارات العمود الواحد أو المزدوج
عزم دوران عالي ودقة عالية
استشارة فريق الهندسة خلال يومين عمل للحصول على الحلول المثلى

الأبعاد

مواصفات المحرك

المواصفات	القيمة
زاوية الخطوة	1.8 درجة
حجم الإطار	57 ملم
عدد المراحل	المرحلة الثانية
التيار المسموح به	2.8 أ
عزم الدوران	1250 mN.m
المقاومة	0.9 Ω
الحثية	2.5 ميه هرتز
عزم الدوار	260 غرام-سم2
وزن المحرك	1.1 كجم
نسبة تخفيض المعدات	15.3:1
الاتصال	ثنائي القطب

مواصفات التشغيل

المحرك

زاوية الخطوة: 1.8 درجة

الحرارة القصوى: 80 درجة مئوية كحد أقصى

درجة الحرارة المحيطة: -20°C إلى 50°C

درجة حرارة التخزين: -20°C إلى 100°C

نطاق الرطوبة: 85% أو أقل، غير مكثفة

عزل الأسلاك المغناطيسية: الفئة B 130 درجة مئوية

مقاومة العزل: 100M Ω عند 500 VDC

قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة

صندوق العدادات

مادة السكن: المعدن

محامل عند الخروج: محامل الكرات

الحمل الإشعاعي الأقصى (12 ملم من الشبكة): ≤250N

الحمل المحوري للعمود: ≤100N

مساحة الشعاعية للعمود (قريبة من اللحاء): ≤0.08mm

مساحة المحورية للعمود: ≤0.4mm

رد الفعل عند عدم الحمل: ≤2.5°

النماذج الفرعية

طول المحرك	طول علبة التروس	النسبة	الكفاءة
41 ملم	48 ملم	3.6	90%
54 ملم		4.25	90%
76 ملم		12.96	80%
83 ملم		15.3	80%
100 ملم		18.1	80%
مختلفة	60 ملم	46.66	70%
مختلفة	72 ملم	55.08	70%
مختلفة	76 ملم	65.025	70%
مختلفة	مختلفة	76.77	70%

خيارات التخصيص

إذا لم يتمكن محركنا القياسي من تلبية احتياجاتك ، فيمكننا تخصيص المحرك وفقًا لمتطلباتك. يتضمن المحتوى المخصص على سبيل المثال لا الحصر العمودات الخاصة ،أبعاد التثبيت، أسلاك الرصاص مع متطلبات خاصة، وموصلات، الخ

مُشفر

الفرامل

علبة التروس

الصخرة

الرجاء النقر على زر "حصل على اقتباس" أدناه لإخبارنا بمتطلباتك.
