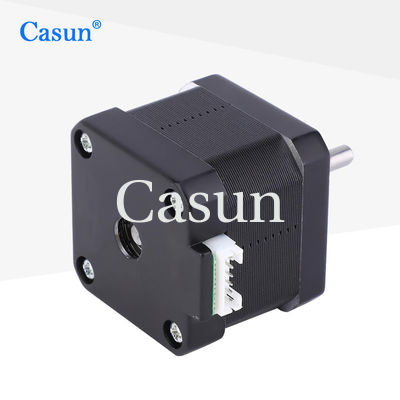

محرك 40 ملم 2 مرحلة 12 فولت NEMA 17 خطوة مع -20 درجة مئوية إلى 50 درجة مئوية درجة حرارة المحيط

محرك 40 ملم 2 مرحلة 12 فولت NEMA 17 خطوة مع -20 درجة مئوية إلى 50 درجة مئوية درجة حرارة المحيط

الاسم التجاري:	Casun
رقم الموديل:	42SHD0231-24
موك:	1 قطعة
سعر:	$4-$8
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROSH,ISO

خطوة الملاك:

1.8 درجة

عقد عزم الدوران:

300 ملي نيوتن متر

حاضِر:

0.6 أ

طول المحرك:

40 ملم

رمح:

طول 24 ملم

الجهد االكهربى:

6 فولت

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

الدوار القصور الذاتي:

57 جم-سم^2

الجهد المقنن:

6 الخامس

وزن:

0.24 كجم

الماسكة عزم الدوران:

15mN.m

طول رمح:

24 ملم

عدد العروض:

مرحلة:

التصنيف الحالي:

0.6 أ

الحث الطور:

20 مللي أمبير

قطر رمح:

5 ملم

زاوية الخطوة:

1.8 درجة

تفاصيل التغليف:

الكرتون: 36 × 29 × 14 سم

القدرة على العرض:

40000+قطعة+شهر

إبراز:

40ملم NEMA 17 محرك خطوة

محرك 12 فولت و 17 فولت

محرك خطوة مرحلة 2 NEMA 17

وصف المنتج

محرك خطوي 40 مم ثنائي الطور 12 فولت NEMA 17

تقدم سلسلة المحركات الخطوية الهجينة مقاس 42 مم عزم دوران قوي في مجموعة متنوعة من الأحجام. استخدم مع مشغل دقيق لتقليل الاهتزاز وتحقيق دقة خطوة أعلى. اختر إصدارًا أساسيًا أو اطلب تكوينًا مخصصًا خاصًا بك.

الميزات الرئيسية

متوفر بإصدارات ثنائية القطب أو أحادية القطب
بناء محرك خطوي هجين
متوفر بإصدارات عمود مفرد أو مزدوج
معتمد من CE و RoHS
تخصيصات عند الطلب

المظهر

الأبعاد

مواصفات المحرك

زاوية الخطوة	1.8 درجة
حجم الإطار	40 مم
عدد الأطوار	2 طور
التيار المقنن	0.6 أمبير
عزم الإمساك	300 مللي نيوتن متر
المقاومة	10 أوم
الحث	20 مللي هنري
قصور ذاتي للدوار	57 جم سم²
وزن المحرك	0.24 كجم
عدد الأسلاك	4
التوصيل	أحادي القطب

مواصفات التشغيل

زاوية الخطوة

1.2 درجة

درجة الحرارة القصوى

80 درجة مئوية كحد أقصى

درجة حرارة البيئة المحيطة

-20 درجة مئوية إلى 50 درجة مئوية

درجة حرارة التخزين

-20 درجة مئوية إلى 100 درجة مئوية

نطاق الرطوبة

85٪ أو أقل، غير متكثف

عزل سلك المغناطيس

الفئة ب 130 درجة مئوية

مقاومة العزل

100 ميجا أوم عند 500 فولت تيار مستمر

قوة العزل الكهربائي

500 فولت تيار مستمر لمدة دقيقة واحدة

نماذج فرعية

الموديل	عزم الإمساك	زاوية الخطوة	طول المحرك	نوع العمود	التيار المقنن
42SHD4950	0.13 نيوتن متر	1.8 درجة	20 مم	عمود D - 20 مم	1.0 أمبير
42SHD4003	0.26 نيوتن متر	1.8 درجة	34 مم	عمود D - 20 مم	0.4 أمبير
42SHD0261	0.45 نيوتن متر	1.8 درجة	40 مم	عمود D - 20 مم	1.68 أمبير
42SHD4425	0.59 نيوتن متر	1.8 درجة	48 مم	عمود D - 24 مم	2.0 أمبير
42SHD4813	0.8 نيوتن متر	1.8 درجة	60 مم	عمود D - 24 مم	2.1 أمبير

خيارات التخصيص

إذا لم يكن محركنا القياسي يلبي احتياجاتك، فيمكننا تخصيص المحرك وفقًا لمتطلباتك. يشمل المحتوى المخصص، على سبيل المثال لا الحصر، الأعمدة الخاصة، معلمات اللف، أبعاد التركيب، أسلاك الرصاص ذات المتطلبات الخاصة، الموصلات، إلخ.

الخيارات المتاحة

المشفر

المكبح

علبة التروس

العمود
