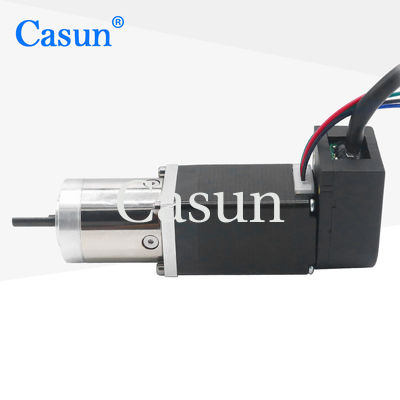

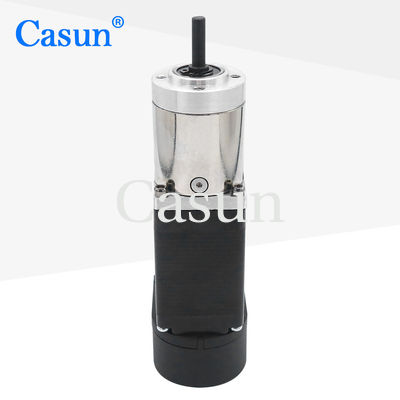

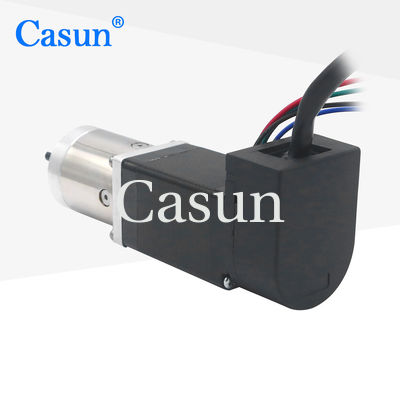

عزم دوران عالي NEMA 11 محرك خطوة 28 * 28 * 45mm 0.67A مع رمز 10 1 نسبة الحد

عزم دوران عالي NEMA 11 محرك خطوة 28 * 28 * 45mm 0.67A مع رمز 10 1 نسبة الحد

الاسم التجاري:	Casun
رقم الموديل:	28SHD4401-19GQ
موك:	1 قطعة
سعر:	$27.23-$30.23
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROHS,ISO

الكلمات الرئيسية:

محرك السائر موجهة

الجهد االكهربى:

4.56 فولت تيار مستمر

زاوية الخطوة (درجة):

1.8 درجة

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

نسبة التروس:

19: 1

عقد عزم الدوران:

95mN.m

تفاصيل التغليف:

الكرتون: 36 × 29 × 14 سم

القدرة على العرض:

40000+قطعة+شهر

إبراز:

محرك NEMA 11 خطوة عالية الدوران

28 * 28 * 45mm NEMA 11 محرك خطوة

وصف المنتج

عزم دوران عالي NEMA 11 محرك خطوة 28 × 28 × 45mm 0.67A مع معدل تخفيض 10: 1

الجمع بين التحكم الدقيق في المحرك خطوة وقدرة ردود فعل من مشفر، مع زيادة عزم الدوران من خلال خفض. يوفر المشفر ردود الفعل عن الموقع في الوقت الحقيقي ، مما يمكن أن يحسن من دقة تحديد الموقع للمحرك.

الخصائص

إصدارات ثنائية القطب أو أحادية القطب متاحة
بناء خطوة هجينة
متوفرة في إصدارات العمود الواحد أو المزدوج
كل نموذج محرك خطوة قابلة للتكيف مع تطبيقات مختلفة
الموزعين مطلوبون

الأبعاد

مواصفات المحرك

المعلم	القيمة
زاوية الخطوة	1.8 درجة
حجم الإطار	28ملم
عدد المراحل	المرحلة الثانية
التيار المسموح به	0.67امبير
عزم الدوران	95mN.m
المقاومة	6.8 اوم
الحثية	4.9mH
عزم الدوار	9g-cm2
وزن المحرك	0.16 كجم
نسبة تخفيض المعدات	19.2:1
الاتصال	ثنائي القطب

مواصفات التشغيل

المحرك

زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20°C إلى 50°C
درجة حرارة التخزين: -20°C إلى 100°C
نطاق الرطوبة: 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية: الفئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة

صندوق العدادات

مادة السكن: المعدن
محامل عند الخروج: محامل الكرات
الحمل الإشعاعي الأقصى (12 ملم من الشريط): ≤80N
الحمل المحوري للعمود: ≤30N
مساحة الشعاعية للعمود (قريبة من اللحاء): ≤0.06mm
مساحة المحورية للعمود: ≤0.3mm
رد الفعل عند عدم الحمل: 1.5°

النماذج الفرعية

طول المحرك	طول علبة التروس	النسبة	الكفاءة
34 ملم	27.2 ملم	3.71	90%
40 ملم		5.18	90%
48 ملم		13.76	80%
60 ملم		19.2	80%
26.8 ملم	42.7 ملم	51	70%
42.7 ملم	42.7 ملم	71	70%
42.7 ملم	42.7 ملم	99.5	70%
42.7 ملم	42.7 ملم	139	70%

خيارات التخصيص

إذا كان محركنا القياسي لا يمكن أن تلبي احتياجاتك، يمكننا تخصيص المحرك وفقا لمتطلباتك. المحتويات المخصصة تشمل على سبيل المثال لا الحصر العمودات الخاصة، معايير التلف، أبعاد التثبيت، الأسلاك الرئيسيّة ذات المتطلبات الخاصة، الموصّلات، الخ.

مُشفر

الفرامل

علبة التروس

الصخرة
