| الاسم التجاري: | Casun |
| رقم الموديل: | 42SHD4229-27G |
| موك: | 1 قطعة |
| سعر: | $23.3-$26.3 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

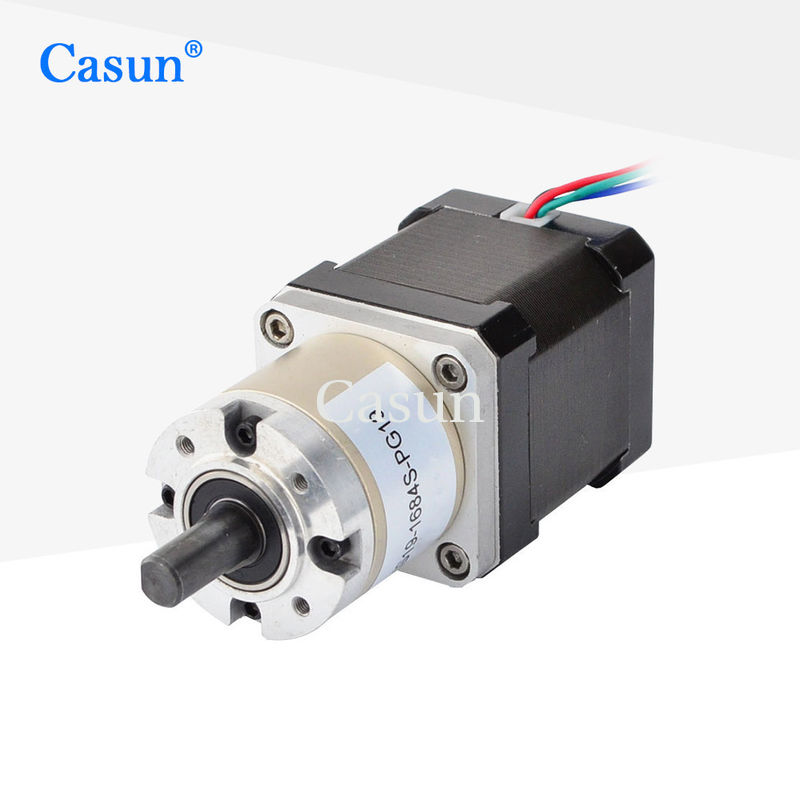

NEMA 17 علبة التروس محرك خطوة 27:1 للروبوت 17HS15-1684S-PG27
تحكم بدقة في اتجاه الدوران والسرعة وموقف المحرك لتحقيق مسارات حركة معقدة.
مزيج من المحرك الخطوي والمنخفض يوفر تحكم حركة عالي الدقة.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
42 ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
1.68 أ |
|
عزم الدوران
|
390 م.ن.م |
|
المقاومة
|
1.8 أوم |
|
الحثية
|
3.2 ميه هرتز |
|
عزم الدوار
|
57 غرام-سم2 |
|
وزن المحرك
|
0.65 كجم |
|
نسبة تخفيض المعدات
|
26.8:1 |
|
الاتصال
|
ثنائي القطب |
المحرك
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
صندوق العدادات
مادة السكن: المعدن
المحامل عند الخروج:حاملات الكرات
الحمل الشعاعي ((12 ملم من الشبكة): ≤ 80N
الحمولة المحورية القصوى للعمود: ≤30N
مساحة الشعاعية للعمود (قريبة من اللحاء): ≤0.06mm
مساحة المحورية للعمود: ≤0.3mm
رد الفعل عند عدم الحمل:1.5 درجة
| طول المحرك | طول علبة التروس | (رايو) | الكفاءة | ||
| 34 ملم 40 ملم 48 ملم 60 ملم |
27.2 ملم | 3.71 | 90% | ||
| 5.18 | |||||
| 35 ملم | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 ملم | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
