| الاسم التجاري: | Casun |
| رقم الموديل: | S42-02 |
| موك: | 1 قطعة |
| سعر: | $11-$15 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

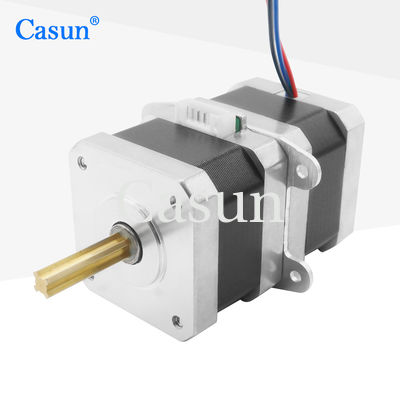

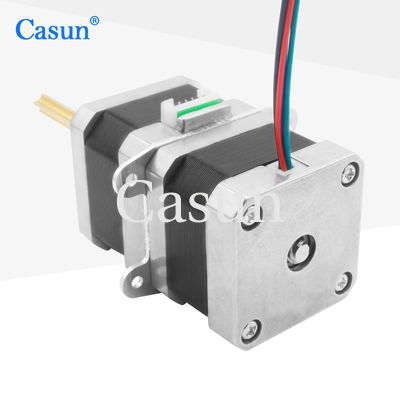

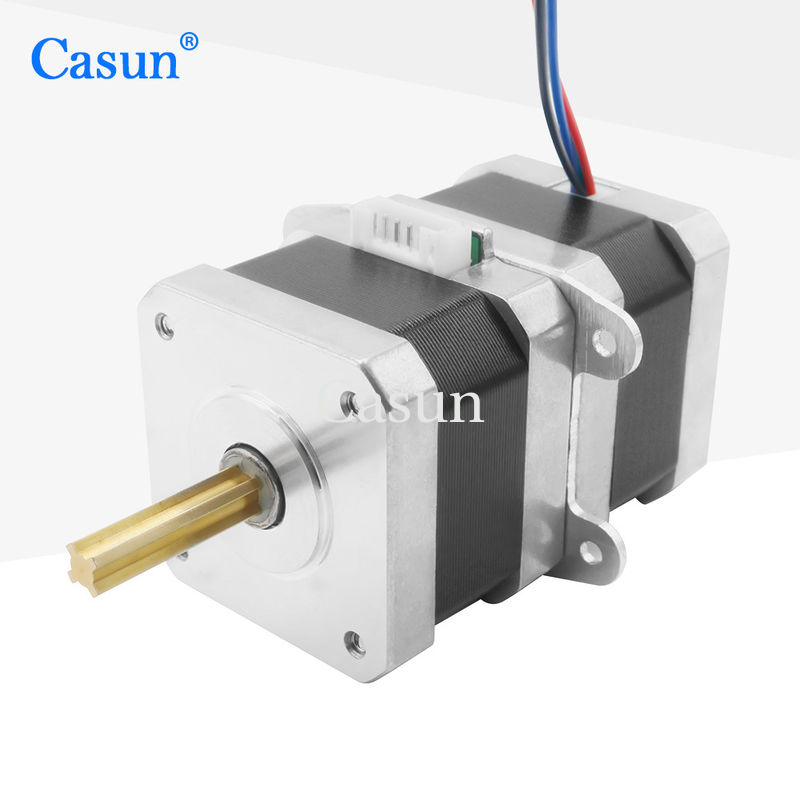

NEMA 17 محرك خطي خطي مزدوج الطبقة 12V مع تحديد المواقع الدقيق
يمكن لمحرك خطوة مزدوج الطبقة تحقيق تحكم دقيق في الدوران والموقف.
يتم استخدام المحركات الخطية ذات الطبقة المزدوجة على نطاق واسع في مجال التحكم الآلي.
الخصائص:
ملاك زوجة |
1.8 درجة |
حجم الإطار |
42 ملم |
عدد المراحل |
المرحلة الثانية |
التيار المسموح به |
0.4 أ |
عزم الدوران |
280 م.ن.م |
المقاومة |
30 أوم |
الحثية |
37 ميه هارت |
عجلة حركة الدوار38 |
g-cm2 |
وزن المحرك |
0.4 كجم |
عدد الروابط |
4 |
الاتصال |
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
| النموذج | عزم الدوران | زاوية الخطوة | طول المحرك | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
