| الاسم التجاري: | Casun |
| رقم الموديل: | 42SHD4419-24Q |
| موك: | 1 قطعة |
| سعر: | $18.54-$30.94 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

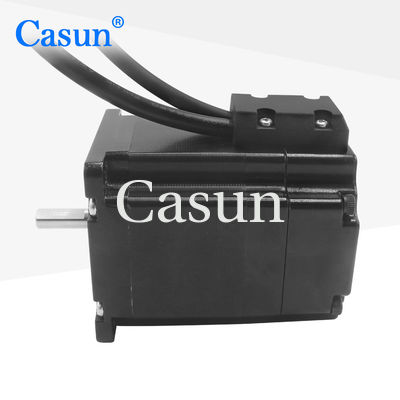

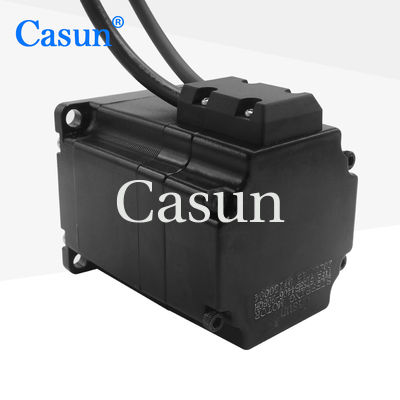

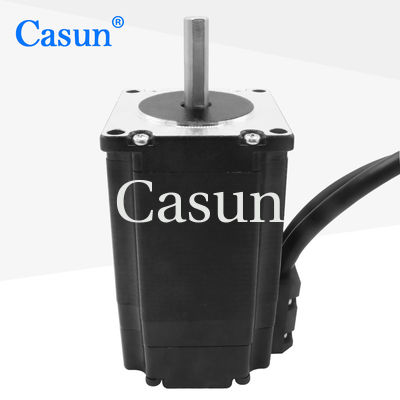

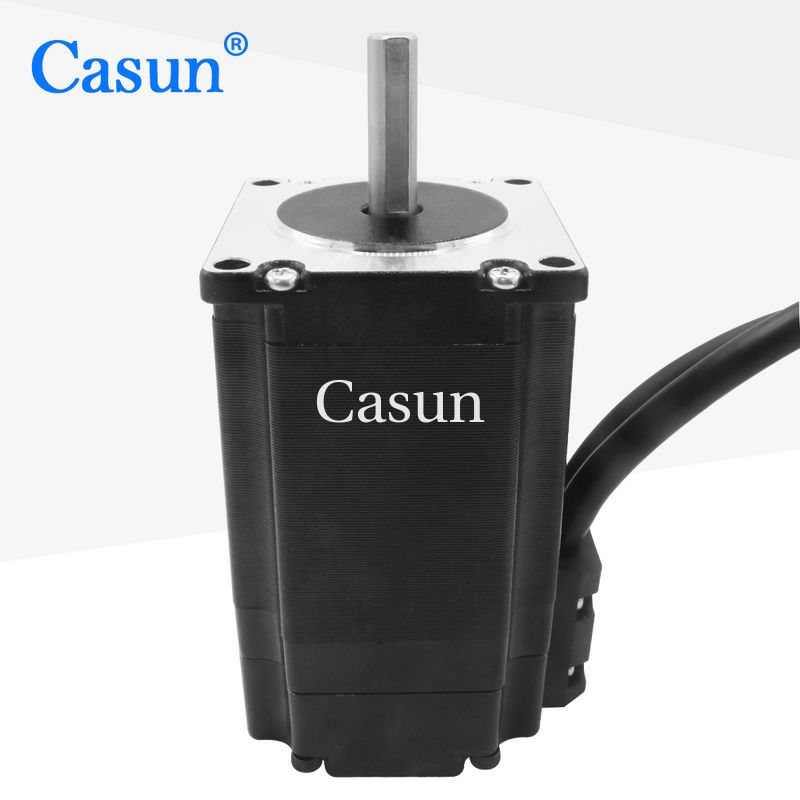

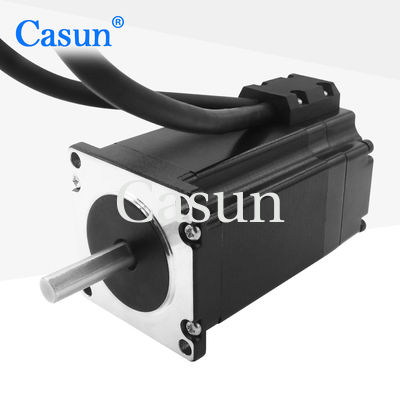

1. 8 درجة Casun مغلقة حلقة محرك خطوة 1200mN.M 57x54mm محرك خطوة مع Nema 23 محرك خطوة التحكم
محرك نيما 23 مغلق يمكن تخصيصه مع عزم الدوران 1200mN.M وموافقة CE
Nema23 مغلق الحلقة محرك خطوة 1200mN.m 4.2Amp مع مكيف
عزم الدوران: يحتوي المحرك على عزم الدوران 1200mN.m (millinewton meters). عزم الدوران هو أقصى عزم الدوران الذي يمكن أن ينتجه المحرك عندما يكون ثابتًا.
التيار الحالي: يعمل المحرك بتيار مؤشر 4.2A (Ampere). وهذا يشير إلى الحد الأقصى للتيار الذي يمكن للمحرك التعامل معه دون ارتفاع درجة الحرارة أثناء التشغيل العادي.
مشفر: يتم تجهيز المحرك بمشفر ، وهو جهاز يستخدم لقياس موقع وتيرة عمود المحرك. يوفر المشفر ردود الفعل لنظام التحكم ،يسمح بتحكم الحلقة المغلقةهذا ردود الفعل يسمح بدقة أفضل والتحكم في وضع المحرك.
Nema23: Nema23 هو حجم إطار محرك قياسي محدد من قبل الرابطة الوطنية لمصنعي الكهرباء (NEMA). يحدد الأبعاد الفيزيائية وواجهات التثبيت للمحرك.محركات Nema23 لديها حجم شاشة 2.3 بوصة (57.1 ملم) وتستخدم عادة في تطبيقات مختلفة.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
57ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
4.2 آمبر |
|
عزم الدوران
|
1200mN.m |
|
المقاومة
|
1.2م |
|
الحثية
|
2.8mH |
|
عزم الدوار
|
72 غرام-سم2 |
|
وزن المحرك
|
0.68 كجم |
|
رمزي النبض
|
1240PPS |
|
الاتصال
|
ثنائي القطب |
المحرك
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
مُشفر
يمكن تخصيصها
الجهد: 5 فولت
الناتج: A + A - B + B -
| النموذج | عزم الدوران | زاوية الخطوة | الطول | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
