| الاسم التجاري: | Casun |
| رقم الموديل: | 42SHD6433-20B |
| موك: | 1 قطعة |
| سعر: | $15.54-$30.94 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

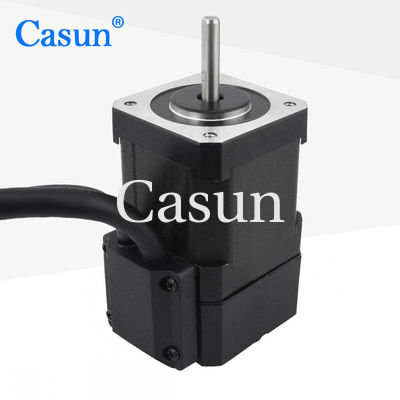

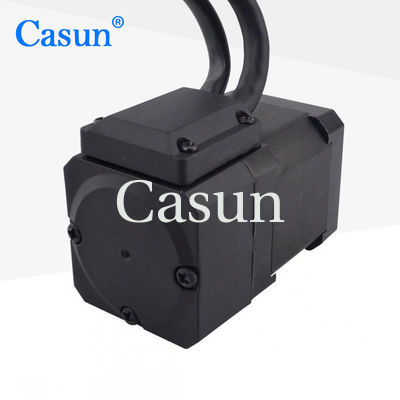

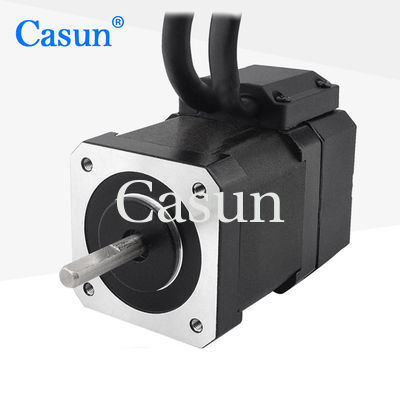

1. 8 درجة Casun مغلقة حلقة محرك خطوة 340mN.M 42x48mm محرك خطوة مع Nema 17 محرك خطوة التحكم
محرك خطوة مع مكيف NEMA17 340mN.M 1000pps 4 مرحلة محرك خطوة
Nema17 مغلق الحلقة محرك خطوة 440mN.m 1.2Amp مع رمز
محرك كاسون الدوري المغلق الذي ذكرته هو نموذج معين مع المواصفات التالية:
زاوية الخطوة: 1.8 درجة لكل خطوة
عزم الدوران: 340mN.m
الحجم: 42x48ملم
تم تصميم هذا المحرك الدريجي لتوفير تحديد الموقع والتحكم الدقيق. زاوية الخطوة 1.8 درجة تعني أن المحرك سيتحرك 1.8 درجة مع كل خطوة.يسمح هذا الدقة الدقيقة لموقع أكثر دقة مقارنة مع المحركات مع زوايا خطوة أكبر.
تشير عزم الدوران الاحتياطي 340mN.m إلى قدرة المحرك على الحفاظ على موقعه عندما لا يكون في حركة. تحدد قيمة عزم الدوران هذه أقصى عزم الدوران الذي يمكن للمحرك ممارسته دون فقدان خطوات.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
42 ملم |
|
عدد المراحل
|
المرحلة الرابعة |
|
التيار المسموح به
|
1.2 آمبر |
|
عزم الدوران
|
340mN.m |
|
المقاومة
|
3.3hm |
|
الحثية
|
2.8mH |
|
عزم الدوار
|
72 غرام-سم2 |
|
وزن المحرك
|
0.38 كجم |
|
رمزي النبض
|
400PPR |
|
الاتصال
|
ثنائي القطب |
المحرك
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
مُشفر
يمكن تخصيصها
الجهد: 5 فولت
الناتج: A + A - B + B -
| النموذج | عزم الدوران | زاوية الخطوة | الطول | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
