| الاسم التجاري: | Casun |
| رقم الموديل: | 86SHD4509-34Q |
| موك: | 1 قطعة |
| سعر: | $29.9-$39.99 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

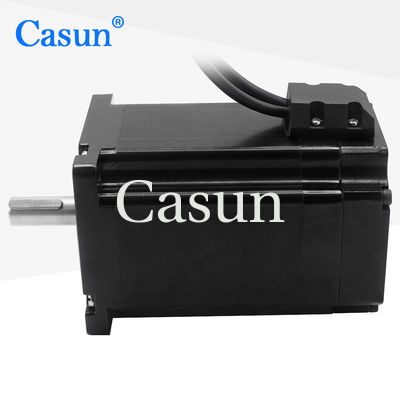

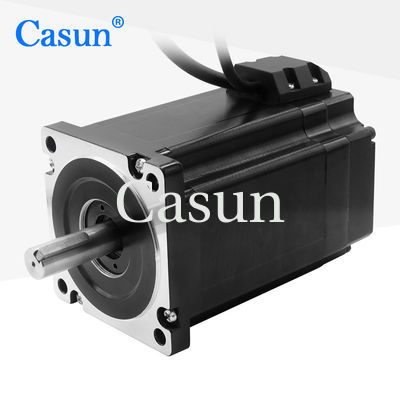

NEMA 34 12N.m حلقة مغلقة 1000PPR مجموعة محركات خطوة مع مكشف مغناطيسي لآلات الطبقات وتطبيقات CNC.
يستخدم نظام محرك خطوة مغلق الحلقة ردود الفعل لضمان تحديد الموقع الدقيق. في هذه الحالة ، يتضمن النظام مكشف مغناطيسي ، يوفر ردود الفعل عن الموقف لمراقب المحرك.هذا ردود الفعل يسمح للمتحكم لمراقبة وتعديل موقف المحرك في الوقت الحقيقي، والحد من الأخطاء المحتملة وتحسين الدقة العامة.
تشير مواصفات 1000PPR (النبضات لكل ثورة) إلى دقة الترميز المغناطيسي. وهذا يعني أن الترميز يولد 1000 نبض لكل ثورة كاملة لعمدة المحرك.هذه الدقة العالية تمكن التحكم الدقيق والموضع في آلات طبقة أو أي تطبيق آخر يتطلب حركة دقيقة.
| زاوية الخطوة | 1.8 درجة |
| حجم الإطار | 60ملم |
| عدد المراحل | المرحلة الثانية |
| التيار المسموح به | 6A |
| عزم الدوران | 12N.m |
| المقاومة | 1.5 أوم |
| الحثية | 7.2 ميه هرتز |
| عزم الدوار | 3600g-cm2 |
| وزن المحرك | 5.15 كجم |
| عدد الرؤوس | 4 |
| الاتصال | ثنائي القطب |
| زاوية الخطوة | 1.8 درجة |
| الحرارة القصوى | 80 درجة مئوية على الأكثر |
| درجة الحرارة المحيطة | -20°C إلى 50°C |
| درجة حرارة التخزين | -20°C إلى 100°C |
| نطاق الرطوبة | 85% أو أقل، غير مكثفة |
| عزل الأسلاك المغناطيسية | فئة B 130 درجة مئوية |
| مقاومة العزل | 100M أوم عند 500 VDC |
| قوة الكهرباء المضادة | 500 VDC لمدة دقيقة واحدة |
| النموذج | عزم الدوران | التيار المسموح به | المقاومة لكل مرحلة | الحثية لكل مرحلة | عزم الدوران | عجز الدوار | أسلاك الرصاص | طول المحرك |
|---|---|---|---|---|---|---|---|---|
| 60SHD4201 | 650 م.ن.م | 0.6 أ | 15 Ω | 20 ميه هارتمتر | 50 م.ن.م | 280 غرام مربع | 4 لا | 45 ملم |
| 60SHD4401 | 1500 mN.m | 2.8 أ | 1 Ω | 3.3 ميه هرتز | 70 م.ن.م | 450 غرام مربع | 4 لا | 56 ملم |
| 60SHD4601 | 3200 mN.m | 4.2 أ | 0.75 Ω | 3.7 ميه هارتمتر | 120 م.ن.م | 580 غرام مربع | 4 لا | 86 ملم |
| 60SHD6602 | 2500 mN.m | 3 أ | 1.55 Ω | 3.7 ميه هارتمتر | 120 م.ن.م | 580 غرام مربع | 4 لا | - |
إذا كان محركنا القياسي لا يمكن أن تلبي احتياجاتك، يمكننا تخصيص المحرك وفقا لمتطلباتك.
المحتويات المخصصة تشمل على سبيل المثال لا الحصر العمودات الخاصة، معايير التلف، أبعاد التثبيت، أسلاك الرصاص مع متطلبات خاصة، الموصلات، الخ.
