| الاسم التجاري: | Casun |
| رقم الموديل: | 57SHD0410-21Q |
| موك: | 1 قطعة |
| سعر: | $19.9-$39.99 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

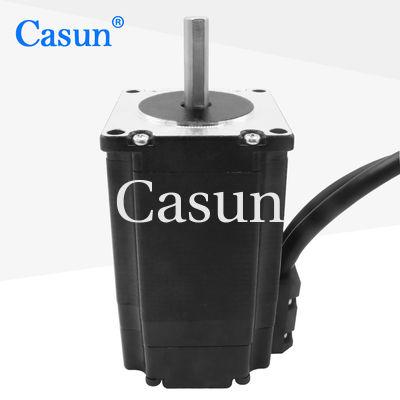

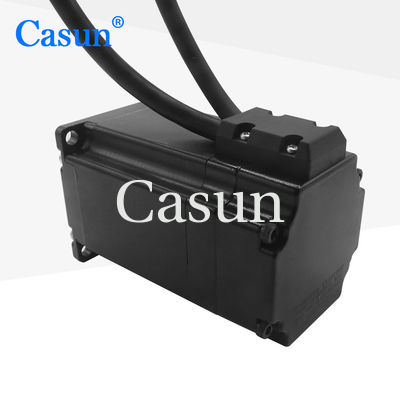

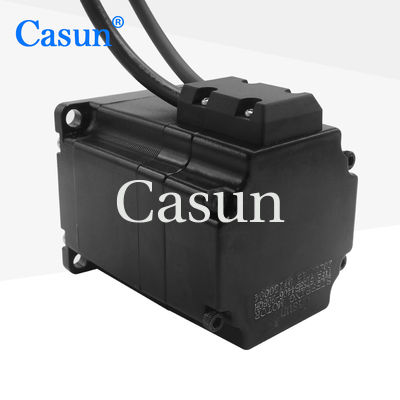

NEMA 24 4N.m حلقة مغلقة 1000PPR مجموعات محركات خطوة مع مكشف مغناطيسي لآلات الطبقة
محرك الدور الحركي من نوع Nema 24 Encoder 1000ppr 4N.M 60x100mm محرك الدور الحلق المغلق للآلات الليزر
يستخدم نظام محرك خطوة مغلق الحلقة ردود الفعل لضمان تحديد الموقع الدقيق. في هذه الحالة ، يتضمن النظام مكشف مغناطيسي ، يوفر ردود الفعل عن الموقف لمراقب المحرك.هذا ردود الفعل يسمح للمتحكم لمراقبة وتعديل موقف المحرك في الوقت الحقيقي، والحد من الأخطاء المحتملة وتحسين الدقة العامة.
تشير مواصفات 1000PPR (النبضات لكل ثورة) إلى دقة الترميز المغناطيسي. وهذا يعني أن الترميز يولد 1000 نبض لكل ثورة كاملة لعمدة المحرك.هذه الدقة العالية تمكن التحكم الدقيق والموضع في آلات طبقة أو أي تطبيق آخر يتطلب حركة دقيقة.
الخصائص:
ملاك زوجة |
1.8 درجة |
حجم الإطار |
60ملم |
عدد المراحل |
المرحلة الثانية |
التيار المسموح به |
3A |
عزم الدوران |
4N.m |
المقاومة |
1.5 أوم |
الحثية |
15 ميه هارتمتر |
عزم الدوار |
260 غرام-سم2 |
وزن المحرك |
1.4 كجم |
عدد الروابط |
4 |
الاتصال |
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
| النموذج | الممتلكات عزم الدوران |
مقيّم التيار الحالي |
المقاومة لكل مرحلة |
الحثية لكل مرحلة |
إيقاف عزم الدوران |
الدوار القصور الذاتي |
الرصاص سلك |
المحرك الطول |
| mN.m | أ | Ω | mH | mN.m | g.cm2 | لا، لا، لا | ملم | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
