| الاسم التجاري: | Casun |
| رقم الموديل: | 57SHD4425-46G |
| موك: | 1 قطعة |
| سعر: | $22.49-$27 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

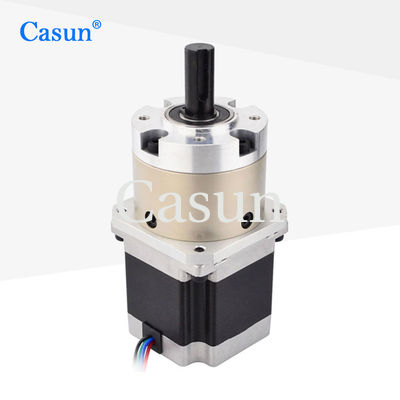

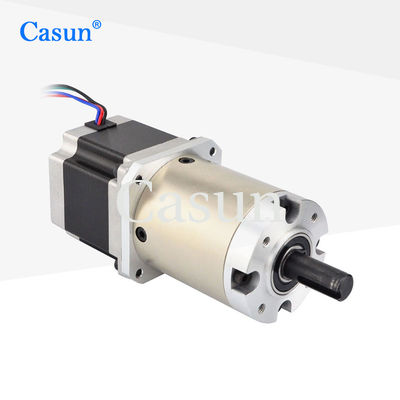

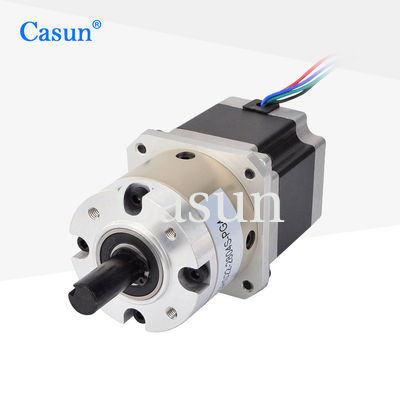

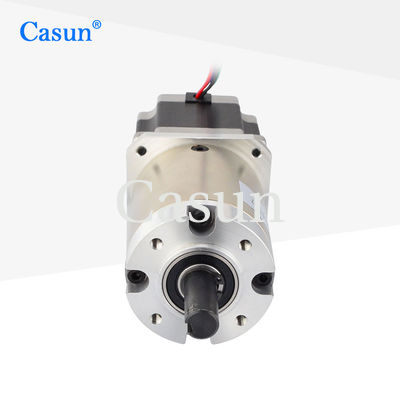

23HS22-280 NEMA 23 المحرك الكوكبي المتحرك للجهاز الطبي الروبوتي
محرك تخفيض NEMA 23 يقلل من السرعة ويزيد من عزم الدوران من خلال آلية تخفيضوالتي يمكنها إعطاء عزم دوران أكبر عند سرعات منخفضة ومناسبة لمواقف حيث يتطلب عزم دوران كبير.
تستخدم على نطاق واسع في مجالات مثل معدات الأدوات الآلية ، خطوط الإنتاج الآلية ، الطابعات ثلاثية الأبعاد ، إلخ.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
57 ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
2.8 أ |
|
عزم الدوران
|
1250mN.m |
|
المقاومة
|
0.9 أم |
|
الحثية
|
2.5 ميه هرتز |
|
عزم الدوار
|
260 غرام-سم2 |
|
وزن المحرك
|
1.1 كجم |
|
نسبة تخفيض المعدات
|
46.66:1 |
|
الاتصال
|
ثنائي القطب |
المحرك
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
صندوق العدادات
مادة السكن: المعدن
المحامل عند الخروج:حاملات الكرات
الحمل الشعاعي ((12 ملم من الشبكة): ≤ 250N
الحمل المحوري للعمود: ≤ 100N
مساحة الشعاع الشعاعي (قريبة من اللحاء): ≤0.08m
مساحة المحورية للعمود: ≤0.4mm
رد الفعل عند عدم الحمل: ≤ 2.5 درجة
| طول المحرك | طول علبة التروس | (رايو) | الكفاءة | ||
| 41 ملم 54 ملم 76 ملم 83 ملم 100 ملم |
48 ملم | 3.6 | 90% | ||
| 4.25 | |||||
| 60 ملم | 12.96 | 80% | |||
| 15.3 | |||||
| 18.1 | |||||
| 72 ملم | 46.66 | 70% | |||
| 55.08 | |||||
| 65.025 | |||||
| 76.77 | |||||
