| الاسم التجاري: | Casun |
| رقم الموديل: | 86SHD4402-30QH |
| موك: | 1 قطعة |
| سعر: | $99.9-$199.99 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

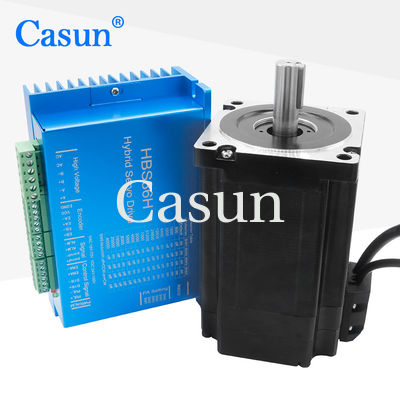

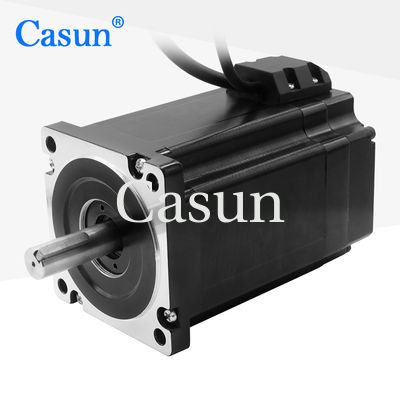

NEMA 34 8.3N.m 4 محورات محركات الحلقة المغلقة مع مكيف مغناطيسي لأجهزة CNC
يشير NEMA 34 إلى حجم قياسي لمحركات الخطوات ، بحجم اللفافة المثبتة من 3.4 بوصة (86 مم). تشير مواصفات "8.3N.m" إلى عزم دوران المحرك ،والتي هي مقياس لقدرتها على الحفاظ على موقعها عندما تتعرض لقوى خارجيةفي هذه الحالة، المحرك لديه عزم الدوران 8.3 نيوتن متر.
صممت مجموعة محركات خطوة خطوة مغلقة ذات أربعة محاور مع مكيف مغناطيسي للاستخدام في آلات CNC (تحكم رقمي بالحاسوب). تتضمن أنظمة خطوة خطوة مغلقة آليات ردود فعل ،مثل المشفرات، لمراقبة موقع عمود المحرك وتقديم ردود الفعل لنظام التحكم. وهذا يسمح بتحديد المواقع بدقة أكبر ومقاومة أكبر لوقف أو فقدان الخطوات،بالمقارنة مع أنظمة الحلقة المفتوحة.
الرمز المغناطيسي هو نوع من أجهزة استشعار الموقع التي تستخدم المغناطيسات وأجهزة استشعار تأثير هول للكشف عن موقع عمود المحرك. ويوفر ردود فعل دقيقة حول موقع المحرك ،يسمح لنظام التحكم بإجراء تعديلات في الوقت الحقيقي وضمان حركات دقيقة.
بشكل عام، فإن مجموعة محرك NEMA 34 8.3N.m 4 محورات مغلقة الحلقة الخطوة مع مكيف مغناطيسي ستكون مناسبة لآلات CNC التي تتطلب عزم دوران عالية وقدرات تحديد المواقع الدقيقة.أنها توفر أداء ومصداقية محسنة مقارنة مع أنظمة الحلقة المفتوحة خطوة، مما يجعلها مثالية للتطبيقات حيث الدقة حاسمة، مثل طحن CNC أو توجيه أو الطباعة ثلاثية الأبعاد.
الخصائص:
ملاك زوجة |
1.8 درجة |
حجم الإطار |
86ملم |
عدد المراحل |
المرحلة الثانية |
التيار المسموح به |
10 أ |
عزم الدوران |
8.3N.m |
المقاومة |
0.2 أوم |
الحثية |
7.5 ميه هرتز |
عزم الدوار |
4500 غرام-سم2 |
وزن المحرك |
1.6 كجم |
عدد الروابط |
4 |
الاتصال |
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
| النموذج | الممتلكات عزم الدوران |
مقيّم التيار الحالي |
المقاومة لكل مرحلة |
الحثية لكل مرحلة |
إيقاف عزم الدوران |
الدوار القصور الذاتي |
الرصاص سلك |
المحرك الطول |
| mN.m | أ | Ω | mH | mN.m | g.cm2 | لا، لا، لا | ملم | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
