| الاسم التجاري: | Casun |
| رقم الموديل: | 60SHD4702-24QH |
| موك: | 1 قطعة |
| سعر: | $28.54-$30.94 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

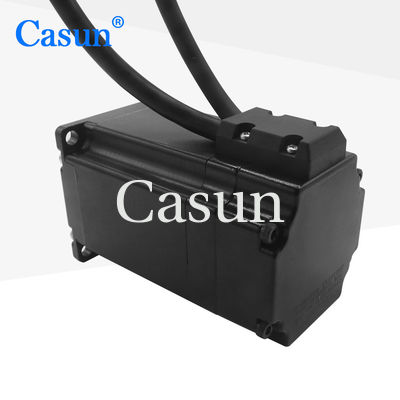

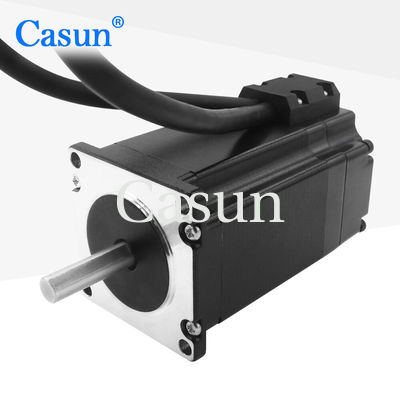

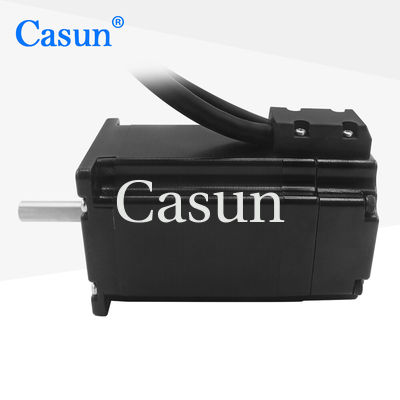

NEMA24 محرك خطوة 4N.M 60x100mm محرك خطوة حلقة مغلقة 1000ppr محرك خطوة Pinout 4 سلك
Casun مغلق الحلقة محرك خطوة nema17 4N.M 60x100mm محرك خطوة مع Nema24 محرك خطوة التحكم
محرك الحركة الدريجي الحلقية القريبة الذي ذكرته هو نوع معين من محرك الحركة الدريجي الذي يتضمن نظام تحكم حلقة مغلقة لتعزيز أدائه ودقة.هذه هي المواصفات التي قدمتها:
4N.m عزم الدوران: المحرك قادر على توفير عزم الدوران الأقصى 4 نيوتن متر (N.m). عزم الدوران يمثل قوة دوران المحرك ،وتشير القوة العكسيّة المسموح بها إلى قدرة أكبر على قيادة الأحمال والتغلب على المقاومة.
60×100 ملم: تشير هذه الأبعاد إلى الحجم المادي للمحرك. يبلغ قطر المحرك 60 ملم وطول 100 ملم.
إدراج نظام تحكم حلقة مغلقة في هذا المحرك الخطوي يعني أنه يستخدم أجهزة استشعار ردود فعل لمراقبة الموقف الفعلي للمحرك.هذه أجهزة الاستشعار توفر معلومات عن موقع المحرك في الوقت الحقيقي، ويتم إعادة هذه البيانات إلى نظام التحكم. يقوم نظام التحكم بمقارنة الموقف المطلوب مع الموقف الفعلي ويقوم بتعديل عمل المحرك لضمان تحديد الموقع الدقيق.
من خلال دمج التحكم في الحلقة المغلقة ، يمكن لهذا المحرك الخطوي تعويض أي خطوات فاتت أو أخطاء في الموقع التي قد تحدث في محركات الحلقة المفتوحة.هذه آلية ردود الفعل المغلقة تساعد على الحفاظ على وضع دقيق، حتى في وجود اضطرابات خارجية أو اختلافات في الحمل.
يتم استخدام محركات الخطوات المكتوبة في التطبيقات التي تتطلب دقة تحديد المواقع العالية ، مثل آلات CNC والروبوتات وأنظمة الأتمتة.أنها توفر أداء ومصداقية محسنة مقارنة مع المحركات الخطوة الحلقة المفتوحة من خلال توفير ردود الفعل في الوقت الحقيقي وتصحيح أي أخطاء الموقف.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
60ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
3 آمبر |
|
عزم الدوران
|
4mN.m |
|
المقاومة
|
2.3hm |
|
الحثية
|
7mH |
|
عزم الدوار
|
1400g-cm2 |
|
وزن المحرك
|
0.23 كجم |
|
رمزي النبض
|
1000PPR |
|
الاتصال
|
ثنائي القطب |
المحرك
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
مُشفر
الجهد: 5 فولت
الناتج: A + A - B + B -
| النموذج | عزم الدوران | زاوية الخطوة | الطول | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
