| الاسم التجاري: | Casun |
| رقم الموديل: | 42SHD0034-20Q |
| موك: | 1 قطعة |
| سعر: | $16.54-$24.94 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

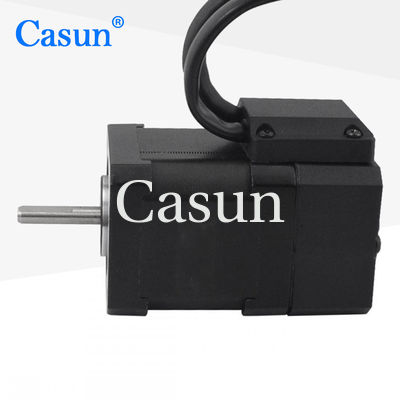

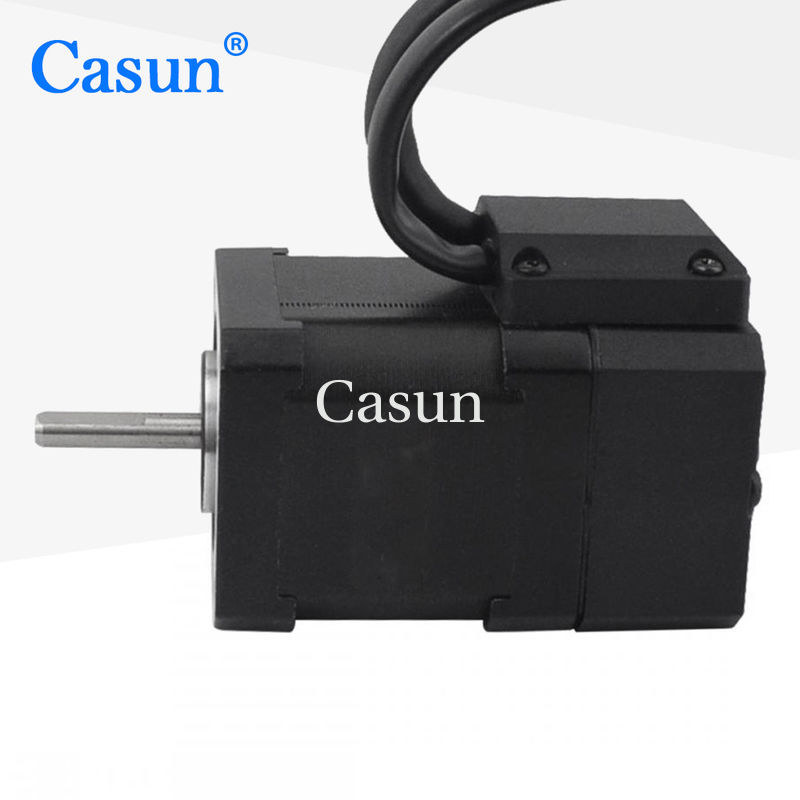

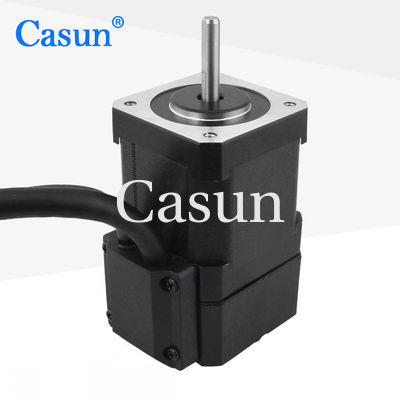

محرك كاسون الحلقات المغلقة 260mN.M 42x34mm محرك خطوة مع Nema 17 محرك خطوة التحكم
Nema17 مغلق الحلقة محرك خطوة 260mN.m 1.26Amp مع رمز
محرك NEMA 17 42x34mm خطوة مع 500mN.m عزم وم 1024ppr (النبضات لكل دورة) هو نوع معين من محركات خطوة تستخدم عادة في تطبيقات مختلفة مثل الروبوتات، الطابعات ثلاثية الأبعاد،آلات CNCو أنظمة الأتمتة دعونا نقسم المواصفات:
NEMA 17: هذا يشير إلى مواصفات الحجم القياسي للمحرك التي حددتها الرابطة الوطنية لمصنعي الكهرباء (NEMA).يشير إلى الأبعاد المادية ونمط تركيب المحرك.
42x34mm: أبعاد المحرك، مع تحديد قطر جسم المحرك (42mm) والطول 34mm).
عزم دوران 2600mN.m: عزم دوران هو مقياس لقوة دوران المحرك. في هذه الحالة ، يمكن للمحرك توليد عزم دوران أقصى 260 كمين ووتون متر (mN.m).هذا القوة الدوالية تقرر قدرة المحرك على قيادة الأحمال والتغلب على المقاومة.
1024ppr: PPR تعني النبضات لكل دورة، والتي تشير إلى عدد النبضات الكهربائية التي يتلقاها المحرك لإكمال دورة واحدة كاملة.يحتاج المحرك إلى 1024 نبضة لإكمال دوران 360 درجة كاملة.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
42 ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
1.28 آمبر |
|
عزم الدوران
|
260mN.m |
|
المقاومة
|
3.2 أم |
|
الحثية
|
2.7mH |
|
عزم الدوار
|
12g-cm2 |
|
وزن المحرك
|
0.23 كجم |
|
رمزي النبض
|
1024PPR |
|
الاتصال
|
ثنائي القطب |
المحرك
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
مُشفر
الجهد: 5 فولت
الناتج: A + A - B + B -
| النموذج | عزم الدوران | زاوية الخطوة | الطول | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
