| الاسم التجاري: | Casun |
| رقم الموديل: | P35SHD0314-20QH |
| موك: | 1 قطعة |
| سعر: | $18.9.54-$24.94 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

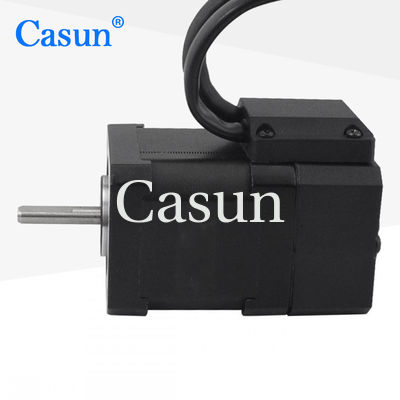

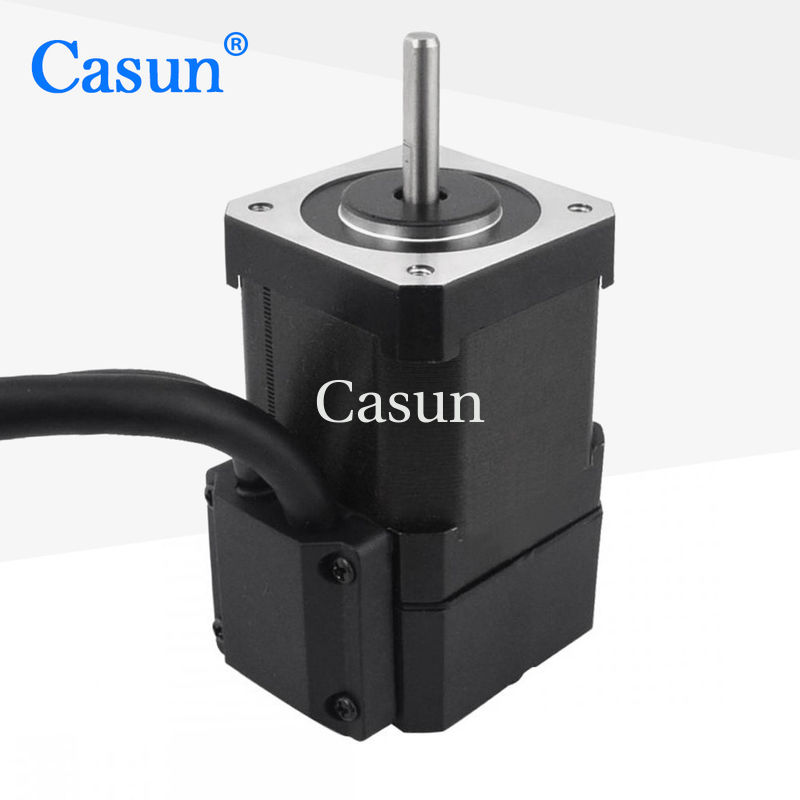

محرك خطوة مع مكيف NEMA14 35X20mm 98mN.M 1024pm محرك خطوة حلقة مغلقة
Nema14 مغلق الحلقة محرك خطوة 90mN.m 1.1Amp مع مكيف
الحجم: يشير NEMA 14 إلى حجم إطار المحرك ، وهو 1.4 بوصة أو حوالي 35 مم مربع. يتم تصنيف المحركات الخطوة إلى أحجام NEMA مختلفة بناءً على أبعادها الفيزيائية.
عزم الدوران: يحتوي المحرك الذي ذكرته على عزم الدوران 90 م.ن.م. (ملي نيوتون متر). عزم الدوران هو مقدار العزم الذي يمكن أن ينتجه المحرك عندما يكون ثابتًا ، دون فقدان الخطوات.
التيار: يحتوي المحرك على تيار اسمي يبلغ 1.1 آمبر. وهذا يشير إلى الحد الأقصى للتيار الذي يجب أن يتم توفيره لملفات المحرك لتحقيق عزم دوران محدد.
الحلقة المغلقة: تعني ميزة الحلقة المغلقة أن المحرك يحتوي على مكيف لتعليق الموقف. على عكس محركات الخطوات المفتوحة التقليدية ،الحلقة المغلقة يمكن أن تكتشف وتصحح لخسارة خطوة أو أخطاء الموقفيوفر المشفر ردود الفعل لنظام التحكم ، مما يسمح له بتعديل تشغيل المحرك في الوقت الحقيقي ، مما يضمن تحديد الموقع الدقيق.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
42 ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
1.1 آمبر |
|
عزم الدوران
|
90mN.m |
|
المقاومة
|
3.2 أم |
|
الحثية
|
2.7mH |
|
عزم الدوار
|
12g-cm2 |
|
وزن المحرك
|
0.17 كجم |
|
رمزي النبض
|
1-24 |
|
الاتصال
|
ثنائي القطب |
المحرك
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
مُشفر
الجهد: 5 فولت
الناتج: A + A - B + B - Z + Z -
| النموذج | عزم الدوران | زاوية الخطوة | الطول | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
