| الاسم التجاري: | Casun |
| رقم الموديل: | 42SHD4419-51G |
| موك: | 1 قطعة |
| سعر: | $16.49-$24.14 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

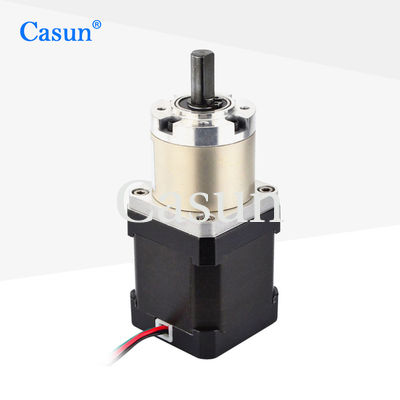

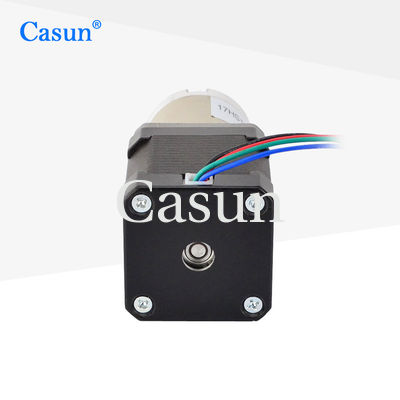

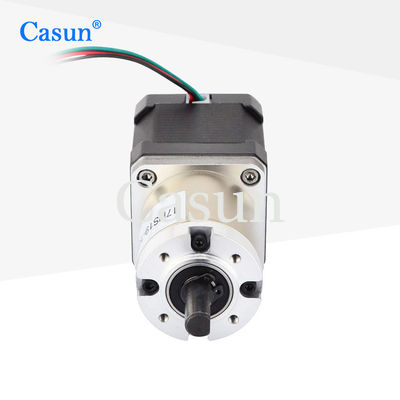

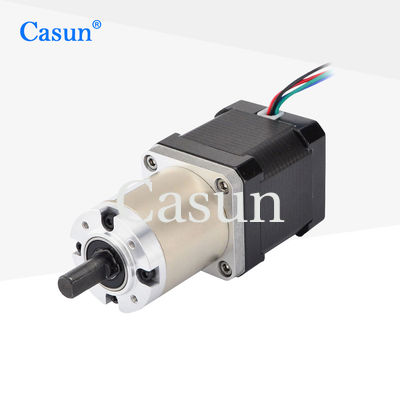

ماكينة الحركة الدورية، 42x42x48mm 1.8 درجة مرحلة 2، 440 MN.M عزم الدوران
محرك الخطوة المتباطئ 42 ملم يجمع بين خصائص محركات الخطوة والمكابح،تمكن من التحكم بدقة في الموقع ومناسب للتطبيقات التي تتطلب تحديد الموقع بدقة عالية.
يزيل التحكم في الحلقة المفتوحة الحاجة إلى ردود فعل الموقف ، وبالتالي يقلل من استهلاك الطاقة.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
42 ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
1.68 أ |
|
عزم الدوران
|
440 م.ن.م |
|
المقاومة
|
1.65 أم |
|
الحثية
|
2.8 ميه هرتز |
|
عزم الدوار
|
38 غرام-سم2 |
|
وزن المحرك
|
0.56 كجم |
|
نسبة تخفيض المعدات
|
50.9:1 |
|
الاتصال
|
ثنائي القطب |
المحرك
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
صندوق العدادات
مادة السكن: المعدن
المحامل عند الخروج:حاملات الكرات
الحمل الشعاعي ((12 ملم من الشبكة): ≤ 80N
الحمولة المحورية القصوى للعمود: ≤30N
مساحة الشعاعية للعمود (قريبة من اللحاء): ≤0.06mm
مساحة المحورية للعمود: ≤0.3mm
رد الفعل عند عدم الحمل:1.5 درجة
| طول المحرك | طول علبة التروس | (رايو) | الكفاءة | ||
| 34 ملم 40 ملم 48 ملم 60 ملم |
27.2 ملم | 3.71 | 90% | ||
| 5.18 | |||||
| 35 ملم | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 ملم | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
