| الاسم التجاري: | Casun |
| رقم الموديل: | B20SHD4353-C32L |
| موك: | 1 قطعة |
| سعر: | $22.94 - 32.94 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

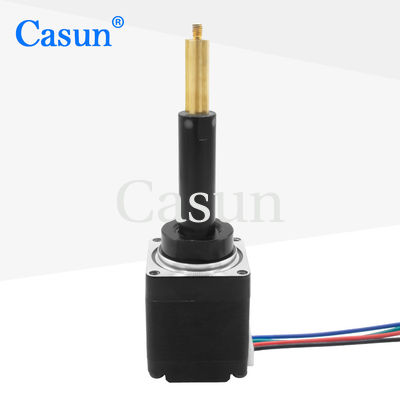

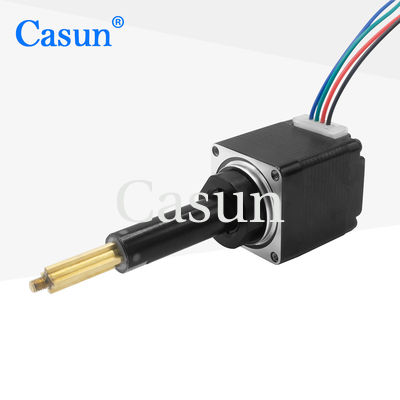

محرك الميكرو ستيبر الحمدي المسمار الخطي المحرك Tr3.5x4 لمعدات التجميل
غالبًا ما يستخدم محرك خطي بسيط مع برغي رئيسي لإنشاء محرك خطي.يوفر حركة خطية دقيقة ومتحكم بها عن طريق تحويل الحركة الدوارة للمحرك خطي إلى حركة خطية من خلال آلية المسمار الرئيسي.
1قدرة الحمل: تشير قدرة الحمل 0.5 كجم إلى الحد الأقصى للوزن الذي يمكن أن يحرك أو يحمل جهاز التشغيل الخطي بشكل فعال.يشير إلى القوة القصوى التي يمكن أن يمارسها جهاز التشغيل دون المساس بأدائهتأكد من النظر في متطلبات الحمل لتطبيقك المحدد لضمان أن جهاز التشغيل يمكنه التعامل معه.
2السرعة (600pps): تشير سرعة 600pps إلى الحد الأقصى لمعدل النبض الذي يمكن أن يدور به المحرك الخطوي. تتوافق كل نبض مع خطوة ، ويتم قياس السرعة في خطوات في الثانية.سوف السرعة الخطية الفعلية للجهاز التحركية تعتمد على مساحة المسمار الرئيسي وتكوين النظام المحدد.
3.NEMA 8 محرك خطوة: NEMA (الرابطة الوطنية لمصنعي الكهرباء) هو معيار يحدد الأبعاد الفيزيائية ومتطلبات التثبيت للمحركات الخطوة.يحدد تسمية NEMA 8 حجم وأبعاد تركيب المحركمحركات NEMA 8 مضغوطة وعادة ما يكون لها حجم الإطار الأصغر وقومة أقل مقارنة بحجم NEMA الأكبر.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
20ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
0.24 آمبر |
|
عزم الدوران
|
0.5 كجم عند 600pps |
|
المقاومة
|
11.5 أوم |
|
الحثية
|
3.50mH |
|
عزم الدوار
|
6g-cm2 |
|
وزن المحرك
|
0.2 كجم |
|
الرصاص
|
35ملم |
|
الاتصال
|
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
اللعب الإشعاعي للعمود:0.02 أقصى (450 غرام)
اللعب المحوري للعمود:0.08 أقصى (450 غرام)
القوة الشعاعية القصوى: 28N (20 ملم من الشبكة)
القوة المحورية القصوى: 10N
| النموذج | عزم الدوران | زاوية الخطوة | طول المحرك | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
| طول الجسم | قطر المسمار | الارتفاع | طول المسمار | ||
| 20 ملم 34 ملم 40 ملم 48 ملم 60 ملم |
5 | 2 | 20-1000 ملم | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
