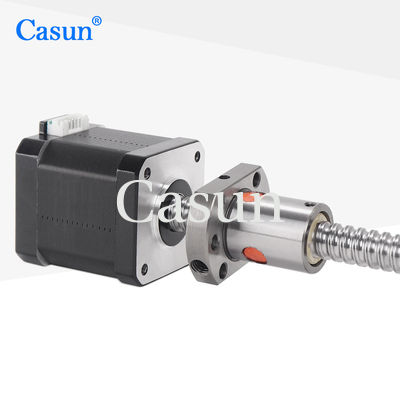

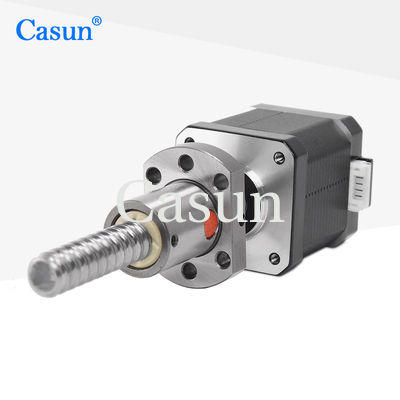

نيما 11 محرك خطي خطي 320mN.M محرك خطي خطي لـ CNC

نيما 11 محرك خطي خطي 320mN.M محرك خطي خطي لـ CNC

الاسم التجاري:	Casun
رقم الموديل:	28SHD4507-109GTH
موك:	1 قطعة
سعر:	$9.98-$13.98
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROHS,ISO

لون:

أسود

حاضِر:

1.7 أمبير

وزن:

0.23 كجم

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

تفاصيل التغليف:

الكرتون: 38x29xc14m

القدرة على العرض:

40000+قطعة+شهر

إبراز:

نيما 11 الكرة اللولبية السائر المحركات

320mN.M محرك الكرة المسمار الخطوة

محرك كرة المسمار خطوة للمحاسبة الحاسوبية

وصف المنتج

نيما 11 محرك خطي خطي للكاميرا الحاسوبية

توفر محركات الدفع خطية الكرة Nema11 دقة عالية وكفاءة عالية لتطبيقات CNC. يوفر محرك الدفع خطي الكرة 320mN.m تحديد المواقع الدقيق والأداء الموثوق به.

المزايا الرئيسية

دقة عالية: آلية المسمار الكروي تقلل من رد الفعل وتوفر تحديد المواقع الدقيق
كفاءة عالية: يؤدي تقليل الاحتكاك إلى نقل طاقة فعال وتقليل استهلاك الطاقة
الحجم المدمج: محركات NEMA 11 صغيرة وخفيفة الوزن ، مثالية لتطبيقات محدودة في المساحة
فعالية من حيث التكلفة: توازن ممتاز بين الأداء والتكلفة لمختلف التطبيقات

الخصائص

إصدارات ثنائية القطب أو أحادية القطب متاحة
بناء خطوة هجينة
متوفرة في إصدارات العمود الواحد أو المزدوج
موافقة CE و RoHS
التخصيصات عند الطلب

الأبعاد

مواصفات المحرك

المزيد من المعلومات يرجى الاتصال بخدمة العملاء.

المعلم	القيمة
زاوية الخطوة	1.8 درجة
حجم الإطار	28ملم
عدد المراحل	المرحلة الثانية
التيار المسموح به	1.7آمبر
عزم الدوران	120mN.m
المقاومة	أوهم
وزن المحرك	0.26 كجم
مسامير الرصاص	109ملم
الاتصال	ثنائي القطب

مواصفات التشغيل

زاوية الخطوة: 1.8 درجة

الحرارة القصوى: 80 درجة مئوية كحد أقصى

درجة الحرارة المحيطة: -20°C إلى 50°C

درجة حرارة التخزين: -20°C إلى 100°C

نطاق الرطوبة: 85% أو أقل، غير مكثفة

عزل الأسلاك المغناطيسية: فئة ب 130 درجة مئوية

مقاومة العزل: 100M أوم عند 500 VDC

قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة

النشاط الشعاعي للعمود: 0.02ماكس. (450g-حمل)

اللعب المحوري للعمود: 0.08Max. (450g-load)

القوة الشعاعية القصوى: 28N (20mm من الجهاز)

القوة المحورية القصوى: 10N

النماذج الفرعية

النموذج	عزم الدوران	زاوية الخطوة	طول المحرك	نوع العمود	التيار المسموح به
42SHD4950	0.13N.m	1.8 درجة	20ملم	D العمود 20 مليمتر	1.0A
42SHD4003	0.26N.m	1.8 درجة	34ملم	D العمود 20 مليمتر	0.4أ
42SHD0261	0.45N.m	1.8 درجة	40ملم	D العمود 20 مليمتر	1.68A
42SHD4425	0.59N.m	1.8 درجة	48ملم	D العمود 24 ملم	2.0A
42SHD4813	0.8N.m	1.8 درجة	60ملم	D العمود 24 ملم	2.1أ

حلول المحرك المخصصة

إذا كان محركنا القياسي لا يمكن أن تلبي احتياجاتك، يمكننا تخصيص المحرك وفقا لمتطلباتك. المحتويات المخصصة تشمل على سبيل المثال لا الحصر العمودات الخاصة، معايير التلف، أبعاد التثبيت، الأسلاك الرئيسيّة ذات المتطلبات الخاصة، الموصّلات، الخ.

الخيارات المتاحة

الرجاء النقر على زر "حصل على اقتباس" أدناه لإخبارنا بمتطلباتك.
