| الاسم التجاري: | Casun |
| رقم الموديل: | 28SHD4050-49GP |
| موك: | 1 قطعة |
| سعر: | $8.98-$12.98 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

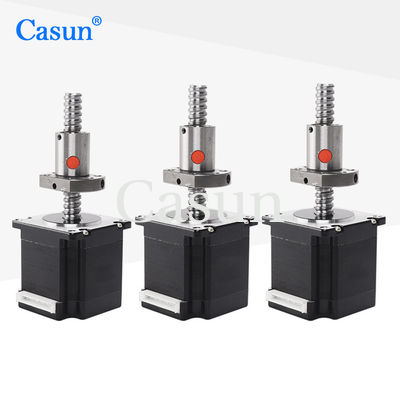

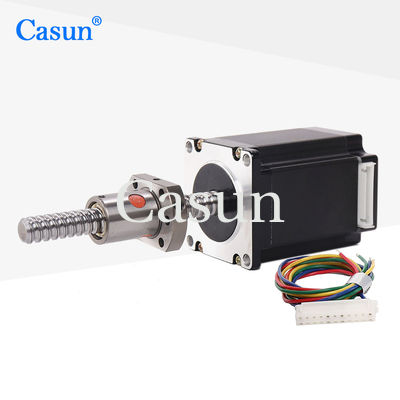

محرك الدفع خطي 32mN.M
محرك خطي كرة المسمار هو نوع من المحركات الخطوة التي تتضمن آلية كرة المسمار للحركة الخطية.إنه يجمع بين الحركة الدوارة لمحرك خطي مع قدرات الحركة الخطية لمسمار كرة لتحقيق حركات خطية دقيقة ومتحكم فيها.
NEMA 11 هو حجم إطار محرك قياسي محدد من قبل الرابطة الوطنية لمصنعي الكهرباء (NEMA).يحدد معيار NEMA 11 الأبعاد المادية وتخطيطات تركيب المحرك، مما يسمح بالتبادل بين المصنعين المختلفين.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
28ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
0.5 آمبر |
|
عزم الدوران
|
32mN.m |
|
المقاومة
|
أوهم |
|
الحثية
|
mH |
|
عزم الدوار
|
g-cm2 |
|
وزن المحرك
|
0.26 كجم |
|
مسامير الرصاص
|
49ملم |
|
الاتصال
|
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
اللعب الإشعاعي للعمود:0.02 أقصى (450 غرام)
اللعب المحوري للعمود:0.08 أقصى (450 غرام)
القوة الشعاعية القصوى: 28N (20 ملم من الشبكة)
القوة المحورية القصوى: 10N
| النموذج | عزم الدوران | زاوية الخطوة | طول المحرك | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
| طول الجسم | قطر المسمار | الارتفاع | طول المسمار | ||
| 20 ملم 34 ملم 40 ملم 48 ملم 60 ملم |
5 | 2 | 20-1000 ملم | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
