تفاصيل المنتجات

بيت المنتجات

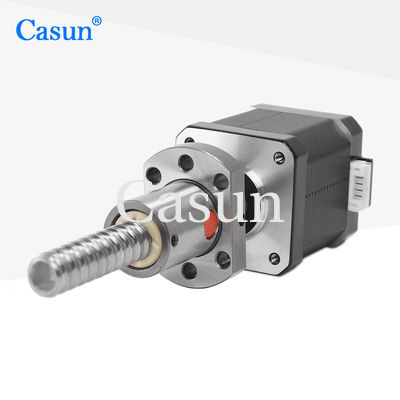

NEMA 17 محرك خطي خطي 320mN.M للأتمتة

NEMA 17 محرك خطي خطي 320mN.M للأتمتة

الاسم التجاري:	Casun
رقم الموديل:	42SHD00101-45GTH
موك:	1 قطعة
سعر:	$29.98-$34.98
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROHS,ISO

لون:

أسود

حاضِر:

1.68 أمبير

وزن:

0.25 كجم

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

تفاصيل التغليف:

الكرتون: 38x29xc14m

القدرة على العرض:

40000+قطعة+شهر

إبراز:

NEMA 17 محرك كرة المسمار خطوة خطوة

محرك كرة المسمار الخطوة 320mN.M

وصف المنتج

NEMA 17 محرك خطي خطي 320mN.M للأتمتة

NEMA17 محرك كرة المسمار الخطوة 320mN.M محرك خطي خطوة للأتمتة.تتكون آلية المسمار الكروي من عمود المسمار المتداخل ومحلية مع محامل الكرة التي تدور بين المسمار والمحليةعندما تدور المسمار، تتحرك المكسرة على طول المسمار، مما يؤدي إلى حركة خطية.

الخصائص

إصدارات ثنائية القطب أو أحادية القطب متاحة
بناء خطوة هجينة
متوفرة في إصدارات العمود الواحد أو المزدوج
موافقة CE و RoHS
التخصيصات عند الطلب

الأبعاد

مواصفات المحرك

زاوية الخطوة	1.8 درجة
حجم الإطار	42ملم
عدد المراحل	المرحلة الثانية
التيار المسموح به	1.68 آمبر
عزم الدوران	320mN.m
المقاومة	1.50 أوهم
الحثية	2.5mH
عزم الدوار	38 غرام-سم2
وزن المحرك	0.2 كجم
مسامير الرصاص	45ملم
الاتصال	ثنائي القطب

مواصفات التشغيل

زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20°C إلى 50°C
درجة حرارة التخزين: -20°C إلى 100°C
نطاق الرطوبة: 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية: فئة ب 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
النشاط الشعاعي للعمود: 0.02ماكس. (450g-حمل)
اللعب المحوري للعمود: 0.08Max. (450g-load)
القوة الشعاعية القصوى: 28N (20mm من الجهاز)
القوة المحورية القصوى: 10N

النماذج الفرعية

النموذج	عزم الدوران	زاوية الخطوة	طول المحرك	نوع العمود	التيار المسموح به
42SHD4950	0.13N.m	1.8 درجة	20ملم	D العمود 20 مليمتر	1.0A
42SHD4003	0.26N.m	1.8 درجة	34ملم	D العمود 20 مليمتر	0.4أ
42SHD0261	0.45N.m	1.8 درجة	40ملم	D العمود 20 مليمتر	1.68A
42SHD4425	0.59N.m	1.8 درجة	48ملم	D العمود 24 ملم	2.0A
42SHD4813	0.8N.m	1.8 درجة	60ملم	D العمود 24 ملم	2.1أ

حلول المحرك المخصصة

إذا لم يتمكن محركنا القياسي من تلبية احتياجاتك ، فيمكننا تخصيص المحرك وفقًا لمتطلباتك. يتضمن المحتوى المخصص على سبيل المثال لا الحصر العمودات الخاصة ،أبعاد التثبيت، أسلاك الرصاص مع متطلبات خاصة، وموصلات، الخ

خيارات التخصيص

احصل على اقتباس
