| الاسم التجاري: | Casun |
| رقم الموديل: | P35SHD0501-50NLFH |
| موك: | 1 قطعة |
| سعر: | $5.94-$14.8 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

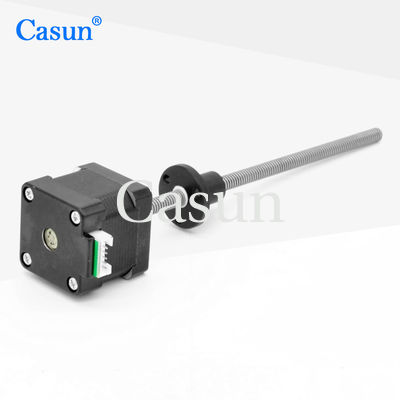

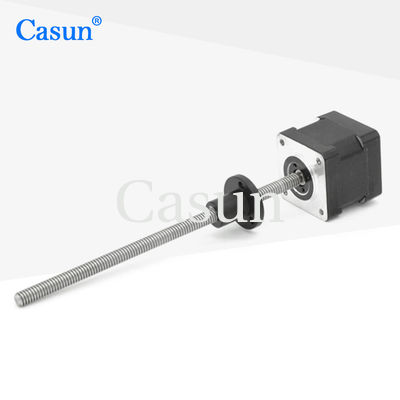

NEMA 14 محرك خطوة هجين Tr5 * 1 (P1) محرك خطوة محرك خطوة صغير لآلات الأتمتة
NEMA14 محرك خطوة مقيد مع المسمار الرئيسي يحمل عزم دوران 0.2kg tr5 * 4 للمعدات الطبية
تم تصميم محرك NEMA14 الخطوي القيد الذي ذكرته بمسمار رئيسي ولديه عزم دوران يصل إلى 0.2 كجم. المسمار الرئيسي لديه مواصفات TR5 * 4 ((p1). إليك التفاصيل:
نوع المحرك: محرك خطوة ثنائي المراحل
عزم الدوران: 0.2kg (كيلوغرام)
المسمار الرئيسي: TR5*4 ((p1)
تشير عزم الدوران الاحتياطي البالغ 0.2 كجم إلى أقصى عزم الدوران الذي يمكن للمحرك إنتاجه لمنع الدوران أو الاحتفاظ بحمل في مكانه. عادة ما يتم قياس عزم الدوران الاحتياطي في N.m (Newton-meters) أو kg.سم (كيلوغرام-سنتيمتر).
تشير مواصفات المسمار الرئيسي TR5 * 4 ((p1) إلى نوع الخيوط وموقعها والخصائص الإضافية للمسمار الرئيسي. يشير TR5 إلى ملف تعريف خيوط ترابيزويدي بقطر رئيسي 5 مم."*4" تشير إلى مسافة 4 ملم، مما يعني أن المسمار الرئيسي يتقدم بمقدار 4 ملم لكل دورة كاملة. " ((p1)) يشير إلى أن المسمار الرئيسي قد يكون له خصائص أو تعديلات محددة ،والتي يمكن أن تختلف حسب الشركة المصنعة أو متطلبات التطبيق المحددة.
هذا النوع من المحركات الخطوة مع المسمار الرئيسي الأسير يستخدم عادة في آلات الأتمتة، مثل أنظمة التجميع الآلي، وأنظمة تحديد المواقع الدقيقة،أو غيرها من التطبيقات التي تتطلب حركة خطية خاضعة للرقابة.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
35ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
0.4آمبر |
|
عزم الدوران
|
200mNm |
|
المقاومة
|
24 أوم |
|
الحثية
|
34mH |
|
عزم الدوار
|
12g-cm2 |
|
وزن المحرك
|
0.2 كجم |
|
مسامير الرصاص
|
Tr5X4 |
|
الاتصال
|
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
اللعب الإشعاعي للعمود:0.02 أقصى (450 غرام)
اللعب المحوري للعمود:0.08 أقصى (450 غرام)
القوة الشعاعية القصوى: 28N (20 ملم من الشبكة)
القوة المحورية القصوى: 10N
| النموذج | عزم الدوران | زاوية الخطوة | طول المحرك | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
| طول الجسم | قطر المسمار | الارتفاع | طول المسمار | ||
| 20 ملم 34 ملم 40 ملم 48 ملم 60 ملم |
5 | 2 | 20-1000 ملم | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
