| الاسم التجاري: | Casun |
| رقم الموديل: | P35SHD4110-50NL |
| موك: | 1 قطعة |
| سعر: | $5.94-$14.8 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

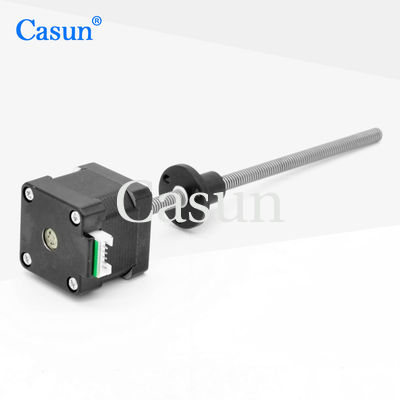

Casun Nema14 35x35x34mm محرك خطوة محرك خطوة محرك خطوة محرك خطوة محرك
محرك NEMA14 الحركي الذي ذكرته مصمم بمسمار رصاص ولديه عزم دوران يبلغ 0.2 كجمو المسمار الرئيسي لديه مواصفات TR8 * 4هنا تقسيم للمعلومات:
نوع المحرك: محرك خطوة ثنائي المراحل
عزم الدوران: 0.2kg (كيلوغرام)
الأبعاد: 35x35x34mm (العرض × العمق × الارتفاع)
المسمار الرصاصي: TR8*4
تشير عزم الدوران الاحتياطي الذي يبلغ 0.2 كجم إلى أقصى عزم الدوران الذي يمكن للمحرك إنتاجه لمنع الدوران أو الاحتفاظ بالحمل في مكانه ، يقاس عادةً في N.m (Newton-meters) أو kg.cm (kilogram-centimeters).
يتم تحديد أبعاد المحرك على 35x35x34mm ، مما يشير إلى حجمها المادي مع قياسات العرض والعمق والارتفاع.
تشير مواصفات المسمار الرئيسي TR8 * 4 إلى نوع الخيط ومسافة المسمار الرئيسي. يشير TR8 إلى ملف تعريف خيط ترابيزوي مع قطر رئيسي 8 مم ، وتشير "*4" إلى مسافة 4 مم.هذا يعني أن المسمار الرئيسي تقدم بنحو 4 ملم لكل ثورة كاملة.
يستخدم هذا النوع من المحركات الخطوة مع المسمار الرئيسي الأسير عادة في المعدات الطبية، مثل المضخات الطبية، وأنظمة تحديد المواقع الدقيقة،أو غيرها من التطبيقات التي تتطلب حركة خطية محكومة.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
35ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
0.4آمبر |
|
عزم الدوران
|
200mNm |
|
المقاومة
|
200 أوهم |
|
الحثية
|
20mH |
|
عزم الدوار
|
14g-cm2 |
|
وزن المحرك
|
0.2 كجم |
|
مسامير الرصاص
|
Tr8X8 |
|
الاتصال
|
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
اللعب الإشعاعي للعمود:0.02 أقصى (450 غرام)
اللعب المحوري للعمود:0.08 أقصى (450 غرام)
القوة الشعاعية القصوى: 28N (20 ملم من الشبكة)
القوة المحورية القصوى: 10N
| النموذج | عزم الدوران | زاوية الخطوة | طول المحرك | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
| طول الجسم | قطر المسمار | الارتفاع | طول المسمار | ||
| 20 ملم 34 ملم 40 ملم 48 ملم 60 ملم |
5 | 2 | 20-1000 ملم | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
