| الاسم التجاري: | Casun |
| رقم الموديل: | 28SHD4207-188TT |
| موك: | 1 قطعة |
| سعر: | $9.94-$15 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

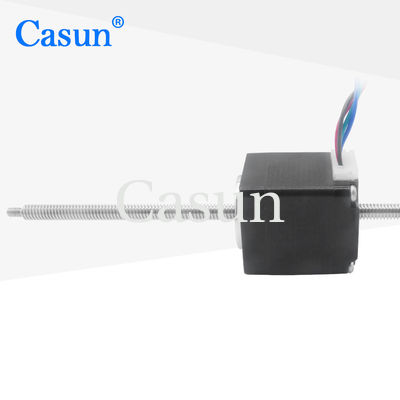

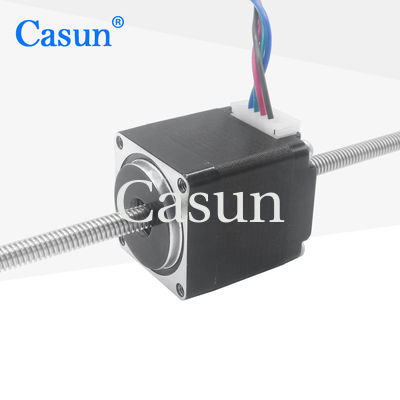

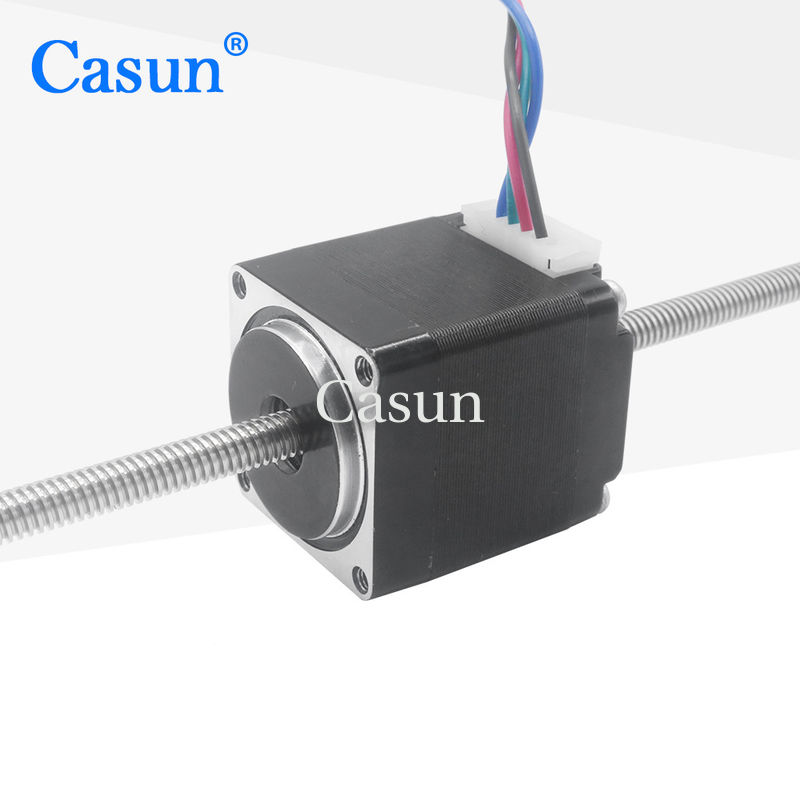

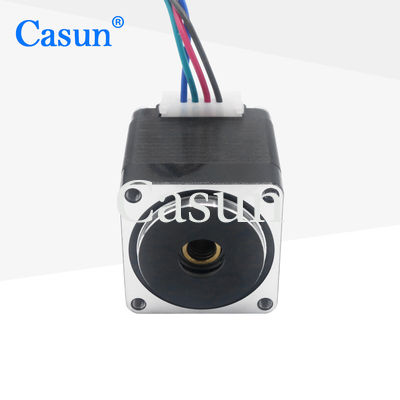

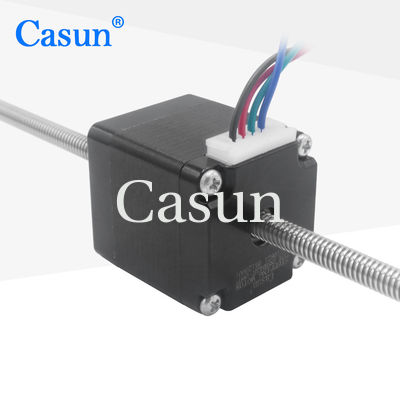

ماكينة النقل الميكانيكية
يمكن أن يحول ناقل النقل الميكانيكي المسمار حركة دوران المحرك إلى حركة خطية ، مما يوفر عزم دوران أعلى.
يمكن أن يوفر محرك NEMA 17 من خلال محرك الخطوة المسمار أداء أكثر استقرارا وموثوقية.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
28ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
0.8 آمبر |
|
عزم الدوران
|
80mN.m |
|
المقاومة
|
5.8 اوم |
|
الحثية
|
4.1mH |
|
عزم الدوار
|
9g-cm2 |
|
وزن المحرك
|
0.12 كجم |
|
مسامير الرصاص
|
Tr5X2 |
|
الاتصال
|
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
اللعب الإشعاعي للعمود:0.02 أقصى (450 غرام)
اللعب المحوري للعمود:0.08 أقصى (450 غرام)
القوة الشعاعية القصوى: 28N (20 ملم من الشبكة)
القوة المحورية القصوى: 10N
| النموذج | عزم الدوران | زاوية الخطوة | طول المحرك | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
| طول الجسم | قطر المسمار | الارتفاع | طول المسمار | ||
| 20 ملم 34 ملم 40 ملم 48 ملم 60 ملم |
5 | 2 | 20-1000 ملم | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
