| الاسم التجاري: | Casun |
| رقم الموديل: | 86SHD4505-37B |
| موك: | 1 قطعة |
| سعر: | $99.8-$323 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

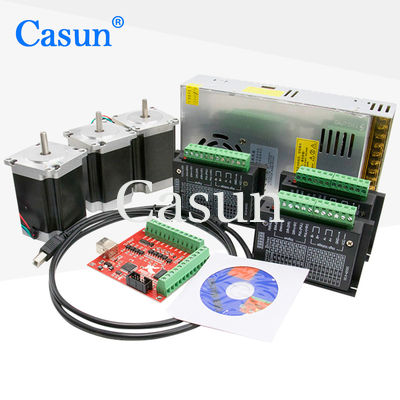

نيما 34 محرك خطوة 3 محور 12N.M CNC Kit محرك خطوة عالية الدقة
NEMA 34 12N.m فتح الحلقة الخطوة مجموعة المحرك 4 المحرك + 4 السائق + 4 مصدر الطاقة + 1 mach3
كابلات المحركات الخطوة: تستخدم هذه الكابلات لربط المحركات الخطوة بمشغلات المحرك ، ونقل إشارات الطاقة والتحكم.
مفاتيح الحد: تستخدم مفاتيح الحد لتحديد الحدود المادية لحركة آلة CNC. إنها تشير إلى جهاز التحكم عندما تصل الآلة إلى أقصى أو أدنى موقعها على كل محور.
مكشفات مغناطيسية: كما ذكر سابقًا ، يتم تضمين مكشفات مغناطيسية في مجموعات المحركات الخطوة المغلقة. فهي توفر ردود فعل حول موقع المحرك وتساعد على الحفاظ على دقة الحركات.
محرك الغزل (اختياري): في بعض مجموعات CNC ، قد يتم تضمين محرك الغزل للتحكم في دوران أداة القطع أو الغزل.هذا يستخدم عادة في تطبيقات مثل طحن CNC أو توجيه.
نظام التبريد (اختياري): اعتمادا على مجموعة ومتطلبات خاصة من آلة CNC،يمكن أن يتم تضمين نظام تبريد مثل مروحة أو غسول حرارة لمنع ارتفاع درجة حرارة محركات الدفع أو المكونات الأخرى.
البرمجيات: قد تأتي بعض مجموعات CNC أيضًا مع برنامج للسيطرة على آلة CNC وبرمجةها. يسمح هذا البرنامج للمستخدمين بتوليد رمز G ، محاكاة مسارات الأدوات ،وإرسال الأوامر إلى وحدة التحكم CNC.
الخصائص:
ملاك زوجة |
1.8 درجة |
حجم الإطار |
86ملم |
عدد المراحل |
المرحلة الثانية |
التيار المسموح به |
5 أ |
عزم الدوران |
12N.m |
المقاومة |
1.1 أوم |
الحثية |
7.5 ميه هرتز |
عزم الدوار |
3600 غرام-سم2 |
وزن المحرك |
5.5 كجم |
عدد الروابط |
4 |
الاتصال |
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
| النموذج | الممتلكات عزم الدوران |
مقيّم التيار الحالي |
المقاومة لكل مرحلة |
الحثية لكل مرحلة |
إيقاف عزم الدوران |
الدوار القصور الذاتي |
الرصاص سلك |
المحرك الطول |
| mN.m | أ | Ω | mH | mN.m | g.cm2 | لا، لا، لا | ملم | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
