نيما 34 86x86mm CNC Kit 4 محور مفتوح حلقة محرك خطوة 12N.M لآلات CNC

نيما 34 86x86mm CNC Kit 4 محور مفتوح حلقة محرك خطوة 12N.M لآلات CNC

الاسم التجاري:	Casun
رقم الموديل:	86SHD4505-37B
موك:	1 قطعة
سعر:	$99.8-$323
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROHS,ISO

خطوة الملاك:

1.8 درجة

عقد عزم الدوران:

12000mN.m

حاضِر:

طول المحرك:

149 ملم

رمح:

طول 37 ملم

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

تفاصيل التغليف:

الكرتون: 36 × 29 × 14 سم

القدرة على العرض:

40000+قطعة+شهر

إبراز:

4 محورات حلقة مفتوحة محرك خطوة

12N.M محرك خطوة حلقة مفتوحة

وصف المنتج

نيما 34 86x86mm CNC Kit 4 محور مفتوح حلقة محرك خطوة 12N.M لآلات CNC

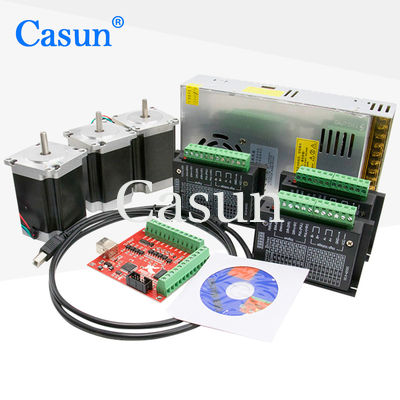

مجموعة NEMA 34 CNC التي تحتوي على محركات خطوة حلقة مفتوحة ذات 4 محاور بدوران 12N.m ، مصممة خصيصًا لآلات CNC. هذه المجموعة الشاملة تتضمن 4 محركات ، 4 محركات ، 4 مصادر طاقة ،و 1 جهاز تحكم ماخ3.

مكونات المجموعة

محركات NEMA34 Stepper:محركات عالية الدوران للتحكم الدقيق في محاور آلات CNC

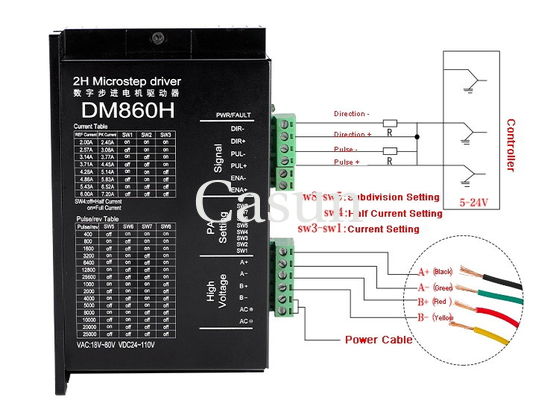

السائقين:أجهزة التحكم الإلكترونية التي تدير تشغيل المحركات الخطوة
إمدادات الطاقة:يوفر الطاقة الكهربائية اللازمة للمحركات والسائقين
وحدة التحكم بالإنترنتيفسر أوامر G-code ويتحكم في حركة الآلة
الأسلاك والموصات:الحزم الكاملة لدمج النظام
دعامات التثبيت:أجهزة لتثبيت المكونات الآمنة

الخصائص الرئيسية

عزم دوران عالي وأداء دقيق
مثالية لمعدات صناعة التكنولوجيا العالية والإلكترونية
متوفرة في تكوينات عمود واحد أو مزدوج
12 سنة من الخبرة في التصنيع تخدم أكثر من 800 عميل
القدرات المهنية للبحث والتطوير

مظهره

الأبعاد

مواصفات المحرك

زاوية الخطوة	1.8 درجة
حجم الإطار	86ملم
عدد المراحل	المرحلة الثانية
التيار المسموح به	5 أ
عزم الدوران	12N.m
المقاومة	1.1 أوم
الحثية	7.5 ميه هرتز
عزم الدوار	3600 غرام-سم2
وزن المحرك	5.5 كجم
عدد الرؤوس	4
الاتصال	ثنائي القطب

مواصفات التشغيل

زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية
درجة الحرارة المحيطة: -20°C إلى 50°C
درجة حرارة التخزين: -20°C إلى 100°C
نطاق الرطوبة: 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية: الفئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة

منحنيات عزم الدوران

النماذج المتاحة

النموذج	عزم الدوران (mN.m)	التيار المسموح به (A)	المقاومة لكل مرحلة (Ω)	الحثية لكل مرحلة (mH)	عزم الدوران (mN.m)	عجز الدوار (g.cm2)	أسلاك الرصاص (عدد)	طول المحرك (ملم)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	-

خيارات التخصيص

إذا لم يتمكن محركنا القياسي من تلبية احتياجاتك ، فيمكننا تخصيص المحرك وفقًا لمتطلباتك. يتضمن المحتوى المخصص على سبيل المثال لا الحصر العمودات الخاصة ،أبعاد التثبيت، أسلاك الرصاص مع متطلبات خاصة، وموصلات، الخ

مُشفر

الفرامل

علبة التروس

الصخرة

احصل على اقتباس

الرجاء النقر على زر "حصل على اقتباس" أعلاه لإخبارنا بمتطلباتك.
