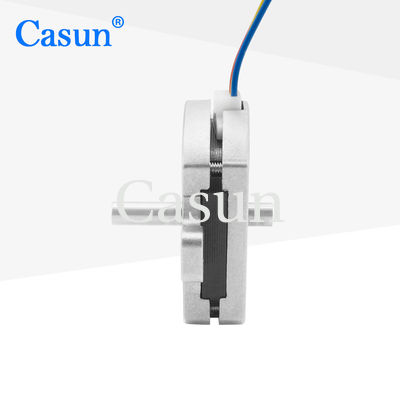

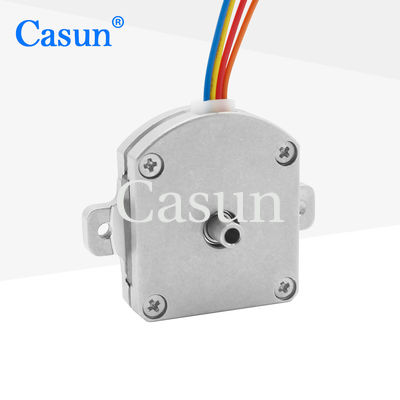

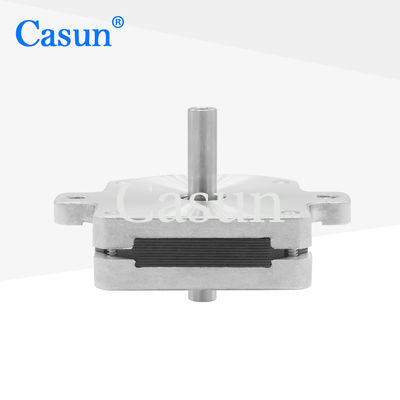

NEMA 11 محرك خطوة مزدوج الشعاع مستوي 0.5A 28 * 28 * 9.5mm للطعام SMT

NEMA 11 محرك خطوة مزدوج الشعاع مستوي 0.5A 28 * 28 * 9.5mm للطعام SMT

الاسم التجاري:	Casun
رقم الموديل:	P28SHD4611-12SK
موك:	1 قطعة
سعر:	$9.68-13.46
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROHS,ISO

جسم:

9.5mm

زاوية الخطوة:

1.8 درجة

عقد عزم الدوران:

16mN.m

كتلة:

30 جرام

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

تفاصيل التغليف:

الكرتون: 36 × 29 × 14 سم

القدرة على العرض:

40000+قطعة+شهر

إبراز:

محرك NEMA 11 مزدوج العمود

0.5A محرك خطوة ذو عمود مزدوج

وصف المنتج

NEMA 11 محرك خطوة مزدوج العمود Ultra Flat 0.5A 28 × 28 × 9.5mm للطعام SMT

محرك خطوة العمود المزدوج NEMA 11 Ultra flat 0.5A 28 × 28 × 9.5mm لتغذية SMT. في مجموعة من الأحجام ، توفر سلسلة المحركات الهجينة خطوة الدوران القوي. لتقليل الاهتزازات وإنتاج دقة خطوة أكبر ، استخدم مع سائق microstepping. صغير الحجم، ولكن مع كثافة طاقة ممتازة.

الخصائص الرئيسية

يتم تقديم إصدارات أحادية القطب أو ثنائية القطب
توفير شهادات دولية متعددة لمعدات الصناعة عالية التقنية والصناعة الإلكترونية
عزم دوران عالي ودقة عالية
الامتثال لـ CE و RoHS
عند الطلب، التعديلات

الأبعاد

مواصفات المحرك

زاوية الخطوة	1.8 درجة
حجم الإطار	28 ملم
عدد المراحل	المرحلة الثانية
التيار المسموح به	0.5أ
عزم الدوران	16 مليون نسمة
المقاومة	3.5 Ω
الحثية	0.90 ميه هارتش
عزم الدوار	2 غرام مربع
وزن المحرك	0.03 كجم
عدد الرؤوس	4
الاتصال	ثنائي القطب

مواصفات التشغيل

زاوية الخطوة: 1.8 درجة

الحرارة القصوى: 80 درجة مئوية كحد أقصى

درجة الحرارة المحيطة: -20°C إلى 50°C

درجة حرارة التخزين: -20°C إلى 100°C

نطاق الرطوبة: 85% أو أقل، غير مكثفة

عزل الأسلاك المغناطيسية: الفئة B 130 درجة مئوية

مقاومة العزل: 100M Ω عند 500 VDC

قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة

النماذج المتاحة

النموذج	طول المحرك	التيار الحالي	عزم الدوران
P28SHD4611	9.5ملم	0.5أ	16 مليون نسمة
P28SHD4701	10.6ملم	0.5أ	20 م.ن.م
P28SHD4750	13-15ملم	0.5أ	25 مليون نسمة
P28SHD4950	17.9ملم	0.5أ	35 مليون نسمة

حلول المحرك المخصصة

إذا كان محركنا القياسي لا يمكن أن تلبي احتياجاتك، يمكننا تخصيص المحرك وفقا لمتطلباتك. المحتويات المخصصة تشمل على سبيل المثال لا الحصر العمودات الخاصة، معايير التلف، أبعاد التثبيت، الأسلاك الرئيسيّة ذات المتطلبات الخاصة، الموصّلات، الخ.

الخيارات المتاحة

مُشفر

الفرامل

علبة التروس

الصخرة

الرجاء النقر على زر "حصل على اقتباس" أدناه لإخبارنا بمتطلباتك.
