Casun Nema8 Nema11 Nme14 مركب محرك خطوة المسمار الرصاص Tr5x2 محرك خطوة المسمار الأسير

Casun Nema8 Nema11 Nme14 مركب محرك خطوة المسمار الرصاص Tr5x2 محرك خطوة المسمار الأسير

الاسم التجاري:	Casun
رقم الموديل:	28SHD4303-76NT
موك:	1 قطعة
سعر:	$9-$18
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROHS,ISO

لون:

أسود

حاضِر:

0.24 أمبير

عقد عزم الدوران:

13mN.m

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

تفاصيل التغليف:

الكرتون: 38x29xc14m

القدرة على العرض:

40000+قطعة+شهر

إبراز:

محرك الدفع الدريجي المسمار الرصاصي Nema11

Nme14 محرك خطوة المسمار الرصاص

وصف المنتج

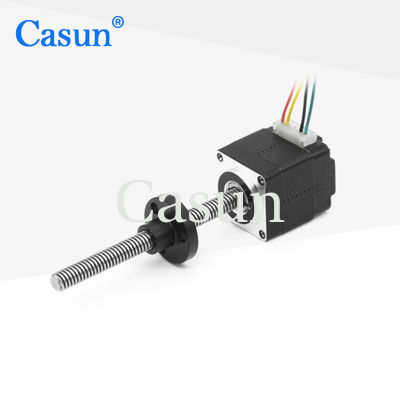

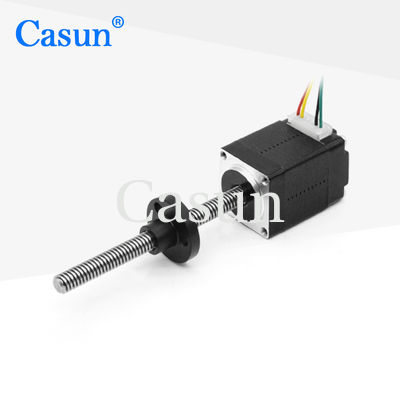

محرك خطوي هجين Casun Nema8 Nema11 Nema14 مع برغي رصاص TR5x2 وبرغي أسير

تم تصميم محرك خطوي Nema 8 بحجم إطار 20 مم × 20 مم وبرغي خطي أسير لآلات التجميل وتطبيقات التحكم في الحركة الدقيقة الأخرى التي تتطلب حركة خطية. يتميز هذا المحرك ببرغي أسير يتحرك خطيًا، مما يوفر تحديدًا دقيقًا وموثوقًا للموضع.

مثل المحركات الأخرى في سلسلة المحركات الهجينة الخطوية مقاس 20 مم، يوفر هذا المحرك عزم دوران قويًا ويمكن استخدامه مع مشغل دقيق لتقليل الاهتزاز وتحقيق دقة خطوة أعلى. تأتي السلسلة بأحجام مختلفة ويمكن تخصيصها لتلبية متطلبات محددة.

الميزات

متوفر بإصدارات ثنائية القطب أو أحادية القطب
بناء محرك خطوي هجين
متوفر بإصدارات عمود واحد أو عمود مزدوج
معتمد من CE و RoHS
تخصيصات عند الطلب

الأبعاد

مواصفات المحرك

المواصفات	القيمة
زاوية الخطوة	1.8 درجة
حجم الإطار	20 مم
عدد الأطوار	2 طور
التيار المقنن	0.24 أمبير
عزم الإمساك	13 مللي نيوتن.متر
وزن المحرك	0.06 كجم
برغي الرصاص	TR5x2
التوصيل	ثنائي القطب

مواصفات التشغيل

زاوية الخطوة: 1.8 درجة

درجة الحرارة القصوى: 80 درجة مئوية كحد أقصى

درجة حرارة البيئة المحيطة: -20 درجة مئوية إلى 50 درجة مئوية

درجة حرارة التخزين: -20 درجة مئوية إلى 100 درجة مئوية

نطاق الرطوبة: 85٪ أو أقل، غير متكثف

عزل سلك المغناطيس: الفئة ب 130 درجة مئوية

مقاومة العزل: 100 ميجا أوم عند 500 فولت تيار مستمر

قوة العزل الكهربائي: 500 فولت تيار مستمر لمدة دقيقة واحدة

لعب شعاعي للعمود: 0.02 كحد أقصى (حمل 450 جرام)

لعب محوري للعمود: 0.08 كحد أقصى (حمل 450 جرام)

القوة الشعاعية القصوى: 28 نيوتن (20 مم من الشفة)

القوة المحورية القصوى: 10 نيوتن

نماذج فرعية

الموديل	عزم الإمساك	زاوية الخطوة	طول المحرك	نوع العمود	التيار المقنن
42SHD4950	0.13 نيوتن.متر	1.8 درجة	20 مم	عمود على شكل D - 20 مم	1.0 أمبير
42SHD4003	0.26 نيوتن.متر	1.8 درجة	34 مم	عمود على شكل D - 20 مم	0.4 أمبير
42SHD0261	0.45 نيوتن.متر	1.8 درجة	40 مم	عمود على شكل D - 20 مم	1.68 أمبير
42SHD4425	0.59 نيوتن.متر	1.8 درجة	48 مم	عمود على شكل D - 24 مم	2.0 أمبير
42SHD4813	0.8 نيوتن.متر	1.8 درجة	60 مم	عمود على شكل D - 24 مم	2.1 أمبير

خيارات متاحة

مشفر

فرامل

علبة تروس

عمود

خدمات التخصيص

إذا لم تلبي خيارات المحركات القياسية لدينا متطلباتك المحددة، فيمكننا تقديم حلول مخصصة لتلبية احتياجاتك. تشمل خيارات التخصيص لدينا، على سبيل المثال لا الحصر:

أعمدة خاصة: قطر عمود مخصص، طول، شكل، ومادة
معلمات اللف: عدد أقطاب مخصص، مقياس سلك، ونمط لف
أبعاد التركيب: معدلة لتناسب قيود المساحة في تطبيقك
أسلاك رصاص بمتطلبات خاصة: طول مخصص، نوع، وعدد
موصلات: مضافة أو معدلة لتتناسب مع متطلبات تطبيقك

يمكن لفريق الهندسة ذي الخبرة لدينا العمل معك لتطوير حلول مخصصة تلبي احتياجاتك ومتطلباتك المحددة.

اتصل بنا لمناقشة متطلباتك المحددة واحتياجات التخصيص.
