| الاسم التجاري: | Casun |
| رقم الموديل: | 42shd4217-100nkl1 |
| موك: | 1 قطعة |
| سعر: | $12-$18 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

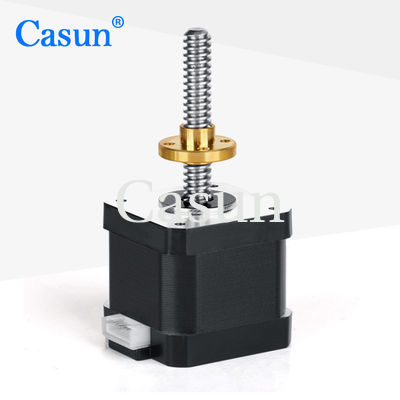

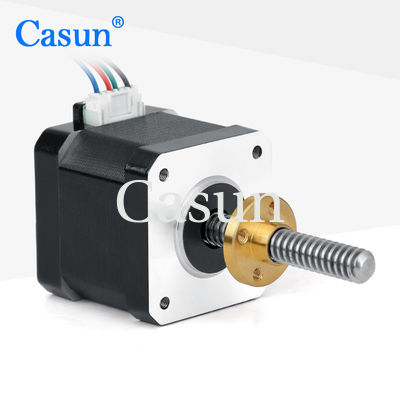

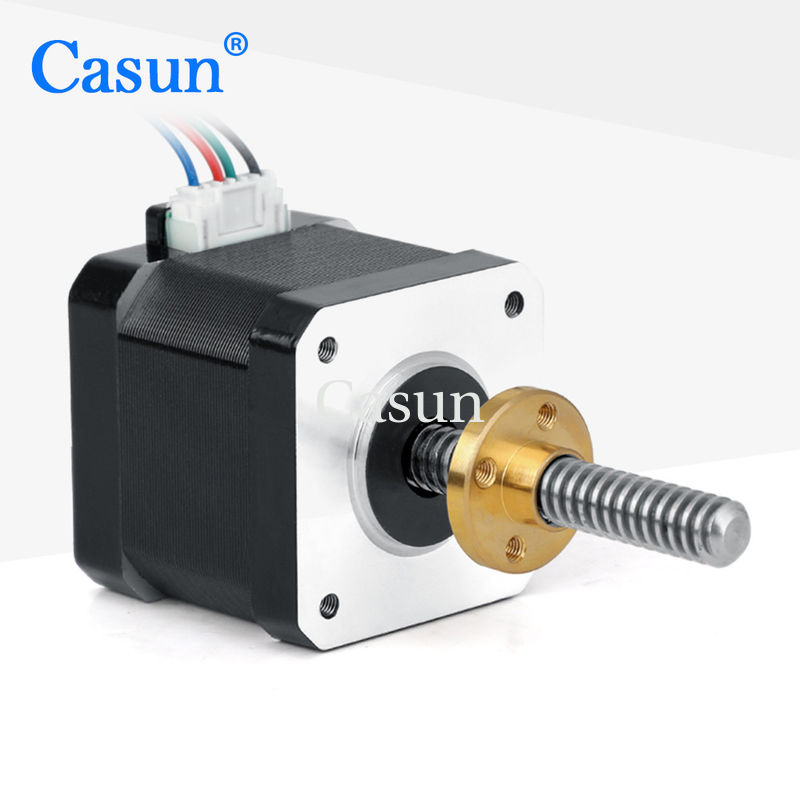

محرك Casun خطي خطي 42x42mm tr8x8 محرك خطي هجين لآلات طحن CNC
The Nema17 stepper motor with a 42mm x 42mm frame size and a captive linear screw is another option for CNC milling machines and other precision motion control applications where linear motion is requiredيحتوي هذا المحرك على مروحة محاصرة تتحرك بشكل خطي، مما يوفر وضع دقيق ودقيق.
مثل المحركات الأخرى في سلسلة محركات Stepper الهجينة 42mm ، يوفر هذا المحرك عزم دوران قوي ويمكن استخدامه مع محرك microstamping لتقليل الاهتزاز وتحقيق دقة خطوة أعلى.تتوفر هذه السلسلة بأحجام مختلفة ويمكن تخصيصها لتلبية متطلباتك المحددة.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
42 ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
1.2 آمبر |
|
عزم الدوران
|
260mN.m |
|
المقاومة
|
2.5 أوم |
|
الحثية
|
3.3mH |
|
عزم الدوار
|
38 غرام-سم2 |
|
وزن المحرك
|
0.2 كجم |
|
مسامير الرصاص
|
Tr6.35X1 |
|
الاتصال
|
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
اللعب الإشعاعي للعمود:0.02 أقصى (450 غرام)
اللعب المحوري للعمود:0.08 أقصى (450 غرام)
القوة الشعاعية القصوى: 28N (20 ملم من الشبكة)
القوة المحورية القصوى: 10N
| النموذج | عزم الدوران | زاوية الخطوة | طول المحرك | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
| طول الجسم | قطر المسمار | الارتفاع | طول المسمار | ||
| 20 ملم 34 ملم 40 ملم 48 ملم 60 ملم |
5 | 2 | 20-1000 ملم | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
تحميل
إذا كانت خيارات المحرك القياسية لا تلبي متطلباتك المحددة ، فيمكننا تقديم حلول مخصصة لتلبية احتياجاتك. تشمل خيارات التخصيص لدينا ، على سبيل المثال لا الحصر:
- الشواف الخاصة: يمكننا تخصيص قطر الشواف، الطول، الشكل، والمواد لتلبية احتياجاتك.
- معايير التلف: يمكننا تخصيص معايير التلف مثل عدد الأقطاب، ومقياس الأسلاك، ونمط التلف لتلبية متطلباتك المحددة.
- أبعاد التثبيت: يمكننا تعديل أبعاد تثبيت المحرك لتتناسب مع قيود المساحة الخاصة بتطبيقك.
- أسلاك الرصاص ذات متطلبات خاصة: يمكننا تخصيص طول ونوع وعدد أسلاك الرصاص لتلبية احتياجاتك المحددة.
-الموصولات: يمكننا إضافة أو تعديل الموصولات على المحرك لتتناسب مع متطلبات تطبيقك
لدينا فريق من المهندسين ذوي الخبرة الذين يمكنهم العمل معك لتطوير حل مخصص يلبي احتياجاتك ومتطلباتك الخاصة.الرجاء الشعور بالحرية في الاتصال بنا لمناقشة احتياجات التخصيص الخاصة بك.
