خطية Nema 14 غير مقيدة محرك خطوة المسمار الرئيسي Tr6.35 35mm لمعدات الأتمتة

خطية Nema 14 غير مقيدة محرك خطوة المسمار الرئيسي Tr6.35 35mm لمعدات الأتمتة

الاسم التجاري:	Casun
رقم الموديل:	P35SHD4150-257T4
موك:	1 قطعة
سعر:	$9.68-$16
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROSH,ISO

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

تفاصيل التغليف:

الكرتون: 38x29xc14m

القدرة على العرض:

40000+قطعة+شهر

إبراز:

محرك Nema 14 غير مقيد

المسمار الرئيسي لمحركات الخطوات غير المقيدة

وصف المنتج

خطية Nema 14 غير مقيدة محرك خطوة المسمار الرئيسي Tr6.35 35mm لمعدات الأتمتة

Casun محرك خطي خطي Nema 14 غير مقيد محرك المسمار غير مقيد 35x35x34mm Tr6.35 35mm لمعدات الأتمتة.سلسلة المحرك 35mm الهجينة خطوة تقدم عزم الدوران القوي في مجموعة متنوعة من الأحجام. استخدم مع سائق microstepping لتقليل الاهتزاز وتحقيق دقة خطوة أعلى. اختر نسخة أساسية أو اطلب تكوينك المخصص.

الخصائص الرئيسية

إصدارات ثنائية القطب أو أحادية القطب متاحة
بناء خطوة هجينة
متوفرة في إصدارات العمود الواحد أو المزدوج
موافقة CE و RoHS
التخصيصات عند الطلب

الأبعاد

مواصفات المحرك

المواصفات	القيمة
زاوية الخطوة	1.8 درجة
حجم الإطار	35 ملم
عدد المراحل	المرحلة الثانية
التيار المسموح به	1.0A
عزم الدوران	190 م.ن.م
المقاومة	3.5 Ω
الحثية	3.6 ميه هارتش
عزم الدوار	20 غرام-سم2
وزن المحرك	0.18 كجم

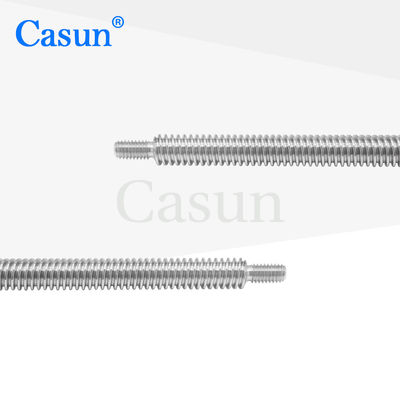

مسامير الرصاص	Tr6.35×2.4384
الاتصال	ثنائي القطب

مواصفات التشغيل

زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20°C إلى 50°C
درجة حرارة التخزين: -20°C إلى 100°C
نطاق الرطوبة: 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية: الفئة B 130 درجة مئوية
مقاومة العزل: 100M Ω عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
النشاط الشعاعي للعمود: 0.02ماكس. (450g-حمل)
اللعب المحوري للعمود: 0.08Max. (450g-load)
القوة الشعاعية القصوى: 28N (20mm من الجهاز)
القوة المحورية القصوى: 10N

النماذج المتاحة

النموذج	عزم الدوران	زاوية الخطوة	الطول	نوع العمود	التيار المسموح به
35SHD0307-20	80mN.m	1.8 درجة	20ملم	عمود مستدير	0.4أ
35SHD0001-20	100mN.m	1.8 درجة	26ملم	عمود مستدير	0.4أ
35SHD0102-20B	150mN.m	1.8 درجة	34ملم	D العمود 20 مليمتر	0.75A
35SHD0801-20B	280mNm	1.8 درجة	40ملم	D العمود 20 مليمتر	0.5أ

خيارات التخصيص

إذا لم يتمكن محركنا القياسي من تلبية احتياجاتك ، فيمكننا تخصيص المحرك وفقًا لمتطلباتك. يتضمن المحتوى المخصص على سبيل المثال لا الحصر العمودات الخاصة ،أبعاد التثبيت، أسلاك الرصاص مع متطلبات خاصة، وموصلات، الخ

مُشفر

الفرامل

علبة التروس

الصخرة

احصل على اقتباس
