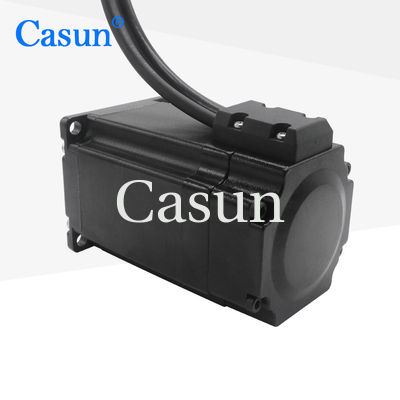

2NM 76mm NEMA 23 محرك حلقة مغلقة 2500ppr محرك خطوة هجين

2NM 76mm NEMA 23 محرك حلقة مغلقة 2500ppr محرك خطوة هجين

الاسم التجاري:	Casun
رقم الموديل:	57SHD4816-20BQH
موك:	1 قطعة
سعر:	$23.94-$28.34
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROHS,ISO

لون:

أسود

حاضِر:

3AMP

عقد عزم الدوران:

2000mN.m

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

تفاصيل التغليف:

الكرتون: 38x29xc14m

القدرة على العرض:

40000+قطعة+شهر

إبراز:

76 ملم NEMA 23 محرك حلقة مغلقة

2NM NEMA 23 محرك الحلقة المغلقة

2500ppr محرك خطوة هجين

وصف المنتج

2NM 76mm NEMA 23 محرك حلقة مغلقة 2500ppr محرك خطوة هجين

Nema 23 محرك خطوة مغلق الحلقة 57X57MM 76mm محرك خطوة 2.0NM 2500ppr الهجين محرك خطوة الحلقة المغلقة. سلسلة المحركات الهجينة 42 ملم تقدم عزم دوران قوي في مجموعة متنوعة من الأحجام. استخدم مع محرك الدفع المجهري لتقليل الاهتزاز وتحقيق دقة أعلى للخطوة. اختر نسخة أساسية أو اطلب تكوينك المخصص

الخصائص الرئيسية

إصدارات ثنائية القطب أو أحادية القطب متاحة
بناء خطوة هجينة
متوفرة في إصدارات العمود الواحد أو المزدوج
موافقة CE و RoHS
التخصيصات عند الطلب

الأبعاد

مواصفات المحرك

المواصفات	القيمة
زاوية الخطوة	1.8 درجة
حجم الإطار	57ملم
عدد المراحل	المرحلة الثانية
التيار المسموح به	3 آمبر
عزم الدوران	2000mN.m
المقاومة	0.95 أوهم
الحثية	3.6mH
عزم الدوار	460g-cm2
وزن المحرك	1.1كيلوغرام
عمود D	20ملم
الاتصال	ثنائي القطب

مواصفات التشغيل

زاوية الخطوة: 1.8 درجة

الحرارة القصوى: 80 درجة مئوية كحد أقصى

درجة الحرارة المحيطة: -20°C إلى 50°C

درجة حرارة التخزين: -20°C إلى 100°C

نطاق الرطوبة: 85% أو أقل، غير مكثفة

عزل الأسلاك المغناطيسية: فئة ب 130 درجة مئوية

مقاومة العزل: 100M أوم عند 500 VDC

قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة

النشاط الشعاعي للعمود: 0.02ماكس. (450g-حمل)

اللعب المحوري للعمود: 0.08Max. (450g-load)

القوة الشعاعية القصوى: 28N (20mm من الجهاز)

القوة المحورية القصوى: 10N

النماذج الفرعية

النموذج	عزم الدوران	زاوية الخطوة	طول المحرك	نوع العمود	التيار المسموح به
42SHD4950	0.13N.m	1.8 درجة	20ملم	D العمود 20 مليمتر	1.0A
42SHD4003	0.26N.m	1.8 درجة	34ملم	D العمود 20 مليمتر	0.4أ
42SHD0261	0.45N.m	1.8 درجة	40ملم	D العمود 20 مليمتر	1.68A
42SHD4425	0.59N.m	1.8 درجة	48ملم	D العمود 24 ملم	2.0A
42SHD4813	0.8N.m	1.8 درجة	60ملم	D العمود 24 ملم	2.1أ

حلول المحرك المخصصة

إذا كان محركنا القياسي لا يمكن أن تلبي احتياجاتك، يمكننا تخصيص المحرك وفقا لمتطلباتك. المحتويات المخصصة تشمل على سبيل المثال لا الحصر العمودات الخاصة، معايير التلف، أبعاد التثبيت، الأسلاك الرئيسيّة ذات المتطلبات الخاصة، الموصّلات، الخ.

الخيارات المتاحة

مُشفر

الفرامل

علبة التروس

الصخرة
