| الاسم التجاري: | Casun |
| رقم الموديل: | P35SHD4118-19G |
| موك: | 1 قطعة |
| سعر: | $18.9-$24 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

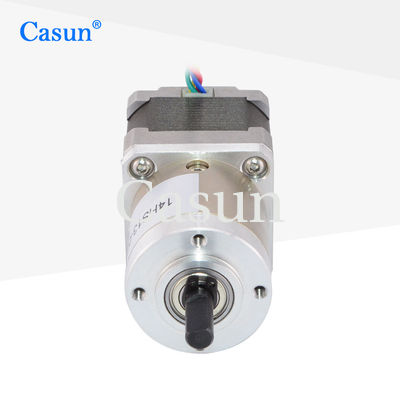

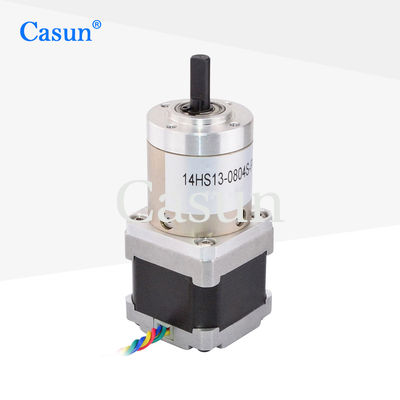

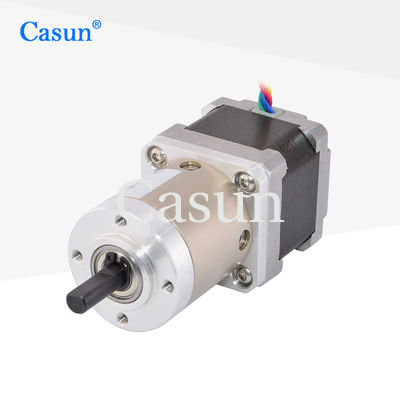

يتميز محرك الخطوات المسنن NEMA 14 1A بجهد 6.8 فولت وعزم دوران 180 مللي نيوتن.متر بوجود مخفض تروس كوكبي عالي الكفاءة بنسبة تخفيض 19:1. يوفر محرك الخطوات NEMA 14 هذا 14HS13-0804S-PG19 عزم دوران قوي في تصميم مدمج لمحرك خطوات هجين بحجم 42 مم.
استخدمه مع مشغل دقيق لتقليل الاهتزاز وتحقيق دقة خطوة أعلى. اختر من بين الإصدارات الأساسية أو اطلب تكوينات مخصصة لتلبية متطلباتك الخاصة.
| زاوية الخطوة | 1.8 درجة |
| حجم الإطار | 35 مم |
| عدد الأطوار | 2 طور |
| التيار المقنن | 1.0 أمبير |
| عزم الإمساك | 180 مللي نيوتن.متر |
| المقاومة | 6.8 أوم |
| الحث | 10 مللي هنري |
| قصور ذاتي للدوار | 180 جم-سم مربع |
| وزن المحرك | 0.4 كجم |
| نسبة تخفيض التروس | 19.2:1 |
| التوصيل | ثنائي القطب |
| زاوية الخطوة | 1.8 درجة |
| درجة الحرارة القصوى | 80 درجة مئوية كحد أقصى |
| درجة الحرارة المحيطة | -20 درجة مئوية إلى 50 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى 100 درجة مئوية |
| نطاق الرطوبة | 85% أو أقل، غير متكثف |
| عزل سلك المغناطيس | الفئة ب 130 درجة مئوية |
| مقاومة العزل | 100 ميجا أوم عند 500 فولت تيار مستمر |
| قوة العزل الكهربائي | 500 فولت تيار مستمر لمدة دقيقة واحدة |
| مادة الهيكل | معدن |
| محمل عند المخرج | محامل كروية |
| أقصى حمل شعاعي (12 مم من الشفة) | ≤80 نيوتن |
| أقصى حمل محوري للعمود | ≤30 نيوتن |
| اللعب الشعاعي للعمود (بالقرب من الشفة) | ≤0.06 مم |
| اللعب المحوري للعمود | ≤0.3 مم |
| الارتداد عند عدم التحميل | ≤1.5 درجة |
| طول المحرك | طول علبة التروس | النسبة | الكفاءة |
|---|---|---|---|
| 26 مم | |||
| 34 مم | |||
| 40 مم | 29.1 مم | 3.71 | 90% |
| 36.8 مم | 13.76 | 80% | |
| 44.6 مم | 51 | 70% | |
| 71 | |||
| 99.5 | |||
| 139 |
التخصيص متاح:إذا لم يتمكن محركنا القياسي من تلبية احتياجاتك، يمكننا تخصيص المحرك وفقًا لمتطلباتك. يشمل المحتوى المخصص على سبيل المثال لا الحصر الأعمدة الخاصة، ومعلمات اللف، وأبعاد التركيب، وأسلاك الرصاص ذات المتطلبات الخاصة، والموصلات، وما إلى ذلك.
