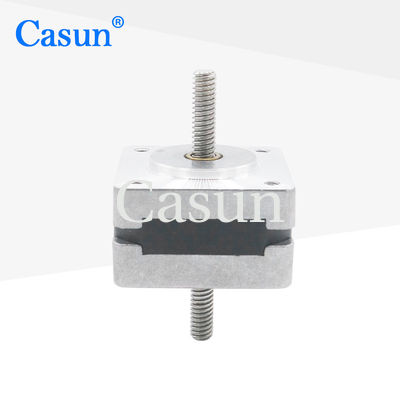

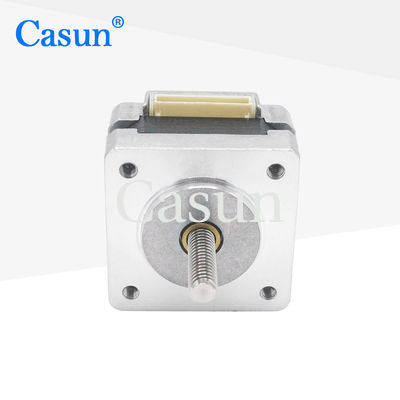

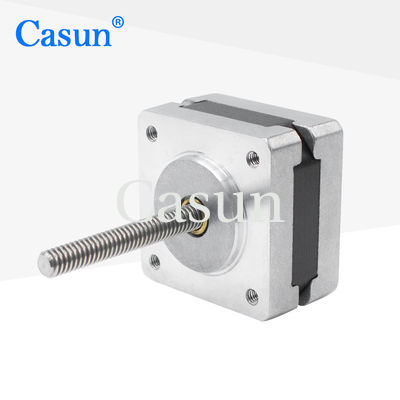

0.12kg Tr5 * 2 NEMA 14 محرك خطوة مع محرك خطوة محرك خطوة غير مقيد

0.12kg Tr5 * 2 NEMA 14 محرك خطوة مع محرك خطوة محرك خطوة غير مقيد

الاسم التجاري:	Casun
رقم الموديل:	35SHD0303-T1
موك:	1 قطعة
سعر:	$0.94-$11.8
شروط الدفع:	د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض:	40000+قطعة+شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE,ROHS,ISO

لون:

أسود

حاضِر:

0.4 أمبير

وزن:

0.09 كجم

حسب الطلب:

يمكن تصميم المحرك وتصنيعه حسب الطلب.

تفاصيل التغليف:

الكرتون: 38x29xc14m

القدرة على العرض:

40000+قطعة+شهر

إبراز:

Tr5 * 2 محرك خطوة محرك المسمار الرصاصي

Tr5*2 NEMA 14 محرك خطوة

0.12 كجم محرك خطوة غير مقيد

وصف المنتج

0.12 كجم محرك خطوي Tr5*2 NEMA 14 مع برغي توصيل

محرك خطوي NEMA14 غير أسير مع برغي توصيل، يتميز بعزم تثبيت 0.12 كجم وتكوين TR5*2 لتطبيقات الطباعة ثلاثية الأبعاد. توفر سلسلة المحركات الخطوية الهجينة مقاس 42 مم عزم تثبيت قويًا بأحجام مختلفة. استخدم مع مشغل دقيق لتقليل الاهتزاز وتحقيق دقة خطوة فائقة.

الميزات الرئيسية

متوفر بإصدارات ثنائية القطب أو أحادية القطب
هيكل محرك خطوي هجين
متوفر بإصدارات عمود مفرد أو مزدوج
معتمد من CE و RoHS
تخصيصات متاحة عند الطلب

الأبعاد

مواصفات المحرك

زاوية الخطوة	1.8 درجة
حجم الإطار	28 مم
عدد الأطوار	طورين
التيار المقنن	0.4 أمبير
عزم التثبيت	2.5 كجم (300 بكسل في الثانية)
المقاومة	22 أوم
الحث	15 مللي هنري
قصور ذاتي للدوار	10 جم سم مربع
وزن المحرك	0.09 كجم
برغي توصيل	Tr5X2
التوصيل	ثنائي القطب

مواصفات التشغيل

زاوية الخطوة: 1.8 درجة

درجة الحرارة القصوى: 80 درجة مئوية كحد أقصى

درجة حرارة البيئة المحيطة: -20 درجة مئوية إلى 50 درجة مئوية

درجة حرارة التخزين: -20 درجة مئوية إلى 100 درجة مئوية

نطاق الرطوبة: 85٪ أو أقل، غير متكثف

عزل سلك المغناطيس: الفئة ب 130 درجة مئوية

مقاومة العزل: 100 ميجا أوم عند 500 فولت تيار مستمر

قوة العزل الكهربائي: 500 فولت تيار مستمر لمدة دقيقة واحدة

لعب شعاعي للعمود: 0.02 كحد أقصى (حمل 450 جم)

لعب محوري للعمود: 0.08 كحد أقصى (حمل 450 جم)

القوة الشعاعية القصوى: 28 نيوتن (20 مم من الشفة)

القوة المحورية القصوى: 10 نيوتن

الموديلات المتوفرة

الموديل	عزم التثبيت	زاوية الخطوة	طول المحرك	نوع العمود	التيار المقنن
42SHD4950	0.13 نيوتن متر	1.8 درجة	20 مم	عمود D - 20 مم	1.0 أمبير
42SHD4003	0.26 نيوتن متر	1.8 درجة	34 مم	عمود D - 20 مم	0.4 أمبير
42SHD0261	0.45 نيوتن متر	1.8 درجة	40 مم	عمود D - 20 مم	1.68 أمبير
42SHD4425	0.59 نيوتن متر	1.8 درجة	48 مم	عمود D - 24 مم	2.0 أمبير
42SHD4813	0.8 نيوتن متر	1.8 درجة	60 مم	عمود D - 24 مم	2.1 أمبير

خيارات التخصيص

إذا لم تلبي محركاتنا القياسية متطلباتك، يمكننا تخصيص المحركات لمواصفاتك الدقيقة. تشمل خيارات التخصيص أعمدة خاصة، ومعلمات لف، وأبعاد تركيب، وأسلاك توصيل مخصصة، وموصلات، والمزيد.

الخيارات المتاحة

يرجى النقر على الزر أدناه لمناقشة متطلباتك المحددة مع فريق الهندسة لدينا.
