| الاسم التجاري: | Casun |
| رقم الموديل: | 86SHD4509-34QH |
| موك: | 1 قطعة |
| سعر: | $49-$59 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

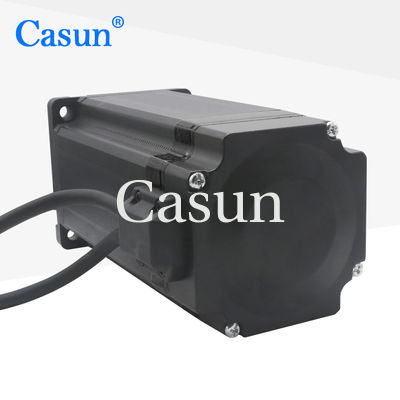

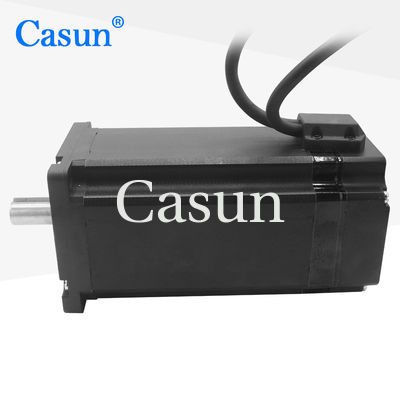

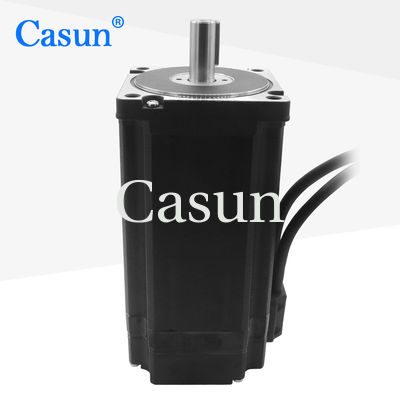

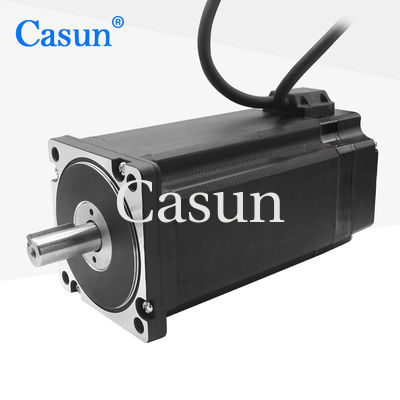

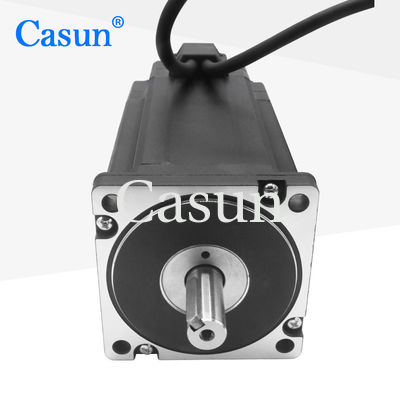

Nema 34 محرك خطوة حلقة مغلقة 12Nm مكشف 1000CPR 6A 2 مرحلة 86 محرك خطوة CNC 34mm العمود
سلسلة المحركات الهجينة 42 ملم تقدم عزم دوران قوي في مجموعة متنوعة من الأحجام.
استخدم مع محرك الدفع المجهري لتقليل الاهتزاز وتحقيق دقة أعلى للخطوة.
اختر نسخة أساسية أو اطلب تكوينك المخصص
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
86 ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
6 آمبرات |
|
عزم الدوران
|
12N.m |
|
المقاومة
|
0.69 أم |
|
الحثية
|
7.2mH |
|
عزم الدوار
|
3600g-cm2 |
|
وزن المحرك
|
5.5 كجم |
|
رمزي النبض
|
1000 |
|
الاتصال
|
ثنائي القطب |
المحرك
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
مُشفر
الجهد: 5 فولت
الناتج: A + A - B + B - Z + Z -
| النموذج | عزم الدوران | زاوية الخطوة | الطول | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
