| الاسم التجاري: | Casun |
| رقم الموديل: | B20SHD4351-56GPQ |
| موك: | 1 قطعة |
| سعر: | $24.94-$35 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

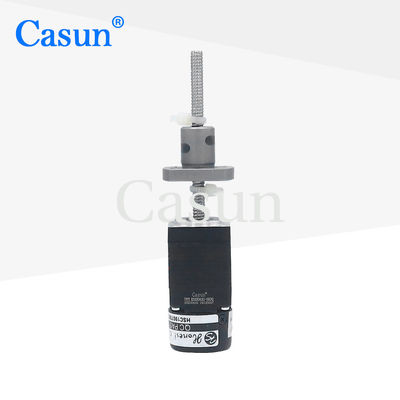

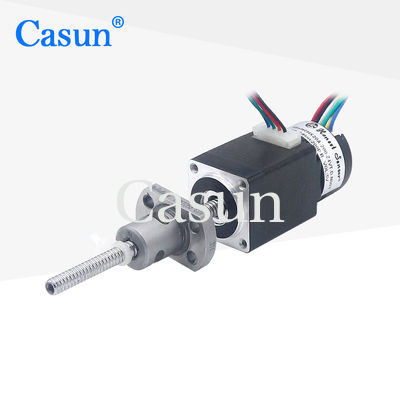

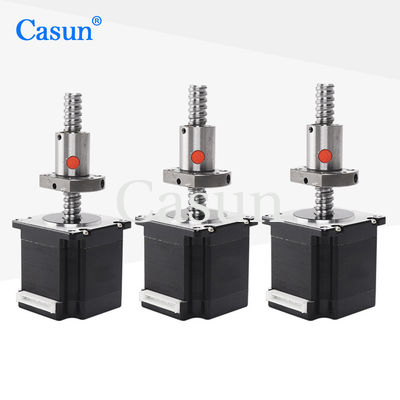

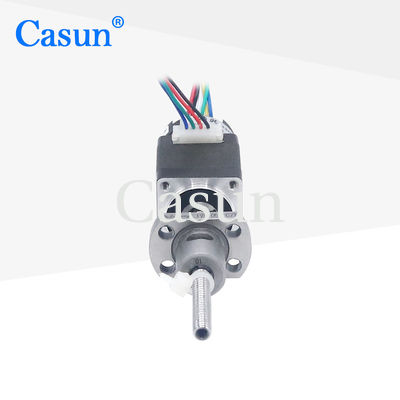

Nema8 14mN.m 0.5mp محرك خطوة مع مسدس الكرة L200/250/300MM محرك لأداة الرسم
سلسلة المحركات الهجينة 42 ملم تقدم عزم دوران قوي في مجموعة متنوعة من الأحجام.
استخدم مع محرك الدفع المجهري لتقليل الاهتزاز وتحقيق دقة أعلى للخطوة.
اختر نسخة أساسية أو اطلب تكوينك المخصص
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
20ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
0.5أ |
|
عزم الدوران
|
14mN.m |
|
المقاومة
|
5.5 أوم |
|
الحثية
|
1.5mH |
|
عزم الدوار
|
2g-cm2 |
|
وزن المحرك
|
0.08 كجم |
|
مسامير الرصاص
|
SF0401 |
|
الاتصال
|
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
اللعب الإشعاعي للعمود:0.02 أقصى (450 غرام)
اللعب المحوري للعمود:0.08 أقصى (450 غرام)
القوة الشعاعية القصوى: 28N (20 ملم من الشبكة)
القوة المحورية القصوى: 10N
| النموذج | عزم الدوران | زاوية الخطوة | طول المحرك | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
| طول الجسم | قطر المسمار | الارتفاع | طول المسمار | ||
| 20 ملم 34 ملم 40 ملم 48 ملم 60 ملم |
5 | 2 | 20-1000 ملم | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
