| الاسم التجاري: | Casun |
| رقم الموديل: | 86SHD4101-10G |
| موك: | 1 قطعة |
| سعر: | $48.38-$51.38 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

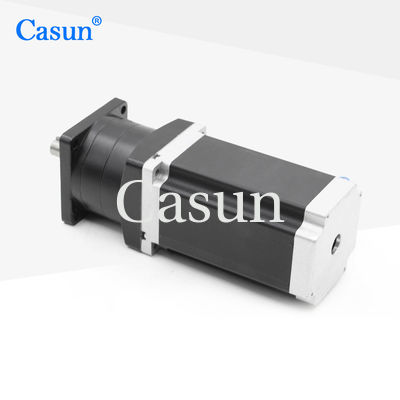

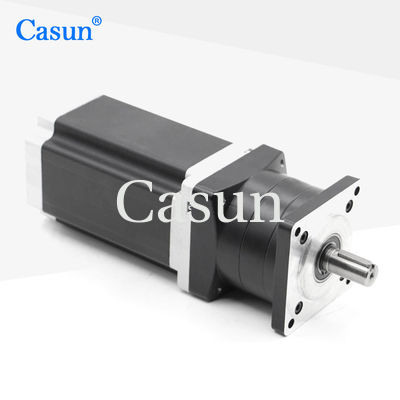

NEMA34 محرك خطوة معدل 4.5N 2.3KG محرك خطوة للطباعة والأدوات الكيميائية
سلسلة المحركات الهجينة 42 ملم تقدم عزم دوران قوي في مجموعة متنوعة من الأحجام.
استخدم مع محرك الدفع المجهري لتقليل الاهتزاز وتحقيق دقة أعلى للخطوة.
اختر نسخة أساسية أو اطلب تكوينك المخصص
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
86ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
4.0 آمبر |
|
عزم الدوران
|
4.5N.m |
|
المقاومة
|
0.87om |
|
الحثية
|
7.3mH |
|
عزم الدوار
|
1400g-cm2 |
|
وزن المحرك
|
2.3 كجم |
|
نسبة تخفيض المعدات
|
10:1 |
|
الاتصال
|
ثنائي القطب |
المحرك
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
صندوق العدادات
مادة السكن: المعدن
المحامل عند الخروج:حاملات الكرات
الحمل الشعاعي ((12 ملم من الشبكة): ≤ 80N
الحمولة المحورية القصوى للعمود: ≤30N
مساحة الشعاعية للعمود (قريبة من اللحاء): ≤0.06mm
مساحة المحورية للعمود: ≤0.3mm
رد الفعل عند عدم الحمل:1.5 درجة
| طول المحرك | طول علبة التروس | (رايو) | الكفاءة | ||
| 34 ملم 40 ملم 48 ملم 60 ملم |
27.2 ملم | 3.71 | 90% | ||
| 5.18 | |||||
| 35 ملم | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 ملم | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
