| الاسم التجاري: | Casun |
| رقم الموديل: | 42SHD4246-30BH |
| موك: | 1 قطعة |
| سعر: | $3.14-$5 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |

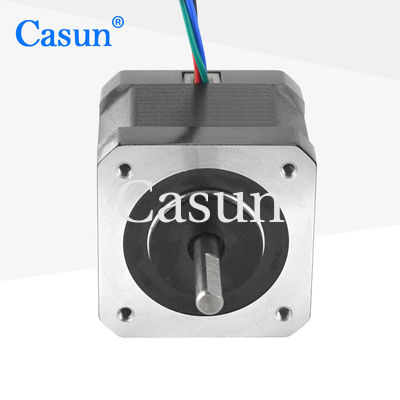

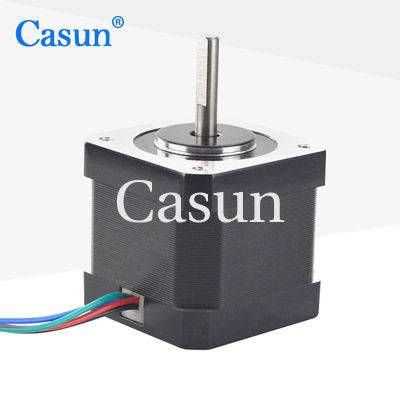

يستخدم المحرك الخطوي NEMA 17 للتعديل الدقيق والموضع ، مثل تحديد موقع رأس الطباعة ، وتحديد موقع رأس الليزر لدوائر القرص البصري ، إلخ.
استخدم مع محرك الدفع المجهري لتقليل الاهتزاز وتحقيق دقة أعلى للخطوة.
الخصائص:
ملاك زوجة |
1.8 درجة |
حجم الإطار |
40 ملم |
عدد المراحل |
المرحلة الثانية |
التيار المسموح به |
1.0 أ |
عزم الدوران |
400 م.ن.م |
المقاومة |
12 أوم |
الحثية |
20 ميه هارتمتر |
عزم الدوار |
57 غرام-سم2 |
وزن المحرك |
0.24 كجم |
عدد الروابط |
4 |
الاتصال |
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
| النموذج | عزم الدوران | زاوية الخطوة | طول المحرك | نوع العمود | التيار المسموح به |
| 42SHD4950 | 0.13N.m | 1.8 درجة | 20ملم | D العمود 20 مليمتر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.4أ |
| 42SHD0261 | 0.45N.m | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8 درجة | 48ملم | D العمود 24 ملم | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8 درجة | 60ملم | D العمود 24 ملم | 2.1أ |
