| الاسم التجاري: | Casun |
| رقم الموديل: | P35SHD4150-257T4 |
| موك: | 1 قطعة |
| سعر: | $9.68-$16 |
| شروط الدفع: | د/أ، تي/تي، خطاب الاعتماد، د/ف |
| القدرة على العرض: | 40000+قطعة+شهر |
في مجموعة من الأحجام ، توفر سلسلة المحركات الهجينة 35 ملم عزم دوران قوي.
لتقليل الاهتزازات وإنتاج دقة خطوة أكبر ، استخدم مع سائق microstepping.
حدد نسخة قياسية أو اطلب نسخة معينة.
الخصائص:
|
ملاك زوجة
|
1.8 درجة |
|
حجم الإطار
|
35 ملم |
|
عدد المراحل
|
المرحلة الثانية |
|
التيار المسموح به
|
1.0A |
|
عزم الدوران
|
190 م.ن.م |
|
المقاومة
|
3.5 ملم |
|
الحثية
|
3.6 ميه هارتش |
|
عزم الدوار
|
20 غرام-سم2 |
|
وزن المحرك
|
0.18 كجم |
|

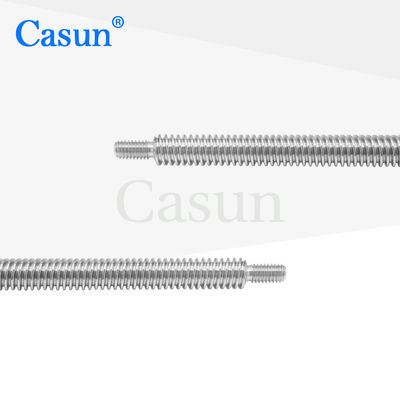

مسامير الرصاص
|
Tr6.35X2.4384 |
|
الاتصال
|
ثنائي القطب |
زاوية الخطوة: 1.8 درجة
الحرارة القصوى: 80 درجة مئوية كحد أقصى
درجة الحرارة المحيطة: -20 °C إلى 50 °C
درجة حرارة التخزين: -20 °C إلى 100 °C
نطاق الرطوبة (%): 85% أو أقل، غير مكثفة
عزل الأسلاك المغناطيسية:فئة B 130 درجة مئوية
مقاومة العزل: 100M أوم عند 500 VDC
قوة الكهرباء المقطعة: 500 VDC لمدة دقيقة واحدة
اللعب الإشعاعي للعمود:0.02 أقصى (450 غرام)
اللعب المحوري للعمود:0.08 أقصى (450 غرام)
القوة الشعاعية القصوى: 28N (20 ملم من الشبكة)
القوة المحورية القصوى: 10N
| النموذج | عزم الدوران | ستp الزاوية | الطول | نوع العمود | التيار المسموح به |
| 35SHD0307-20 | 80mN.m | 1.8 درجة | 20ملم | عمود مستدير 20ملم |
0.4أ |
| 35SHD0001-20 | 100mN.m | 1.8 درجة | 26ملم | عمود مستدير 20ملم |
0.4أ |
| 35SHD0102-20B | 150mN.m | 1.8 درجة | 34ملم | D العمود 20 مليمتر | 0.75A |
| 35SHD0801-20B | 280mNm | 1.8 درجة | 40ملم | D العمود 20 مليمتر | 0.5أ |
| طول الجسم | قطر المسمار | الارتفاع | طول المسمار | ||
| 20 ملم 26 ملم 34 ملم 40 ملم 50 ملم |
5 | 2 | 20-1000 ملم | ||
| 4 | |||||
| 5.56 | 9.7536 | ||||
| 6.35 | 6.35 | ||||
| 6.5 | 3 | ||||
| 8 | 2 | ||||
| M5 | 1.6 | ||||
